Marsh Posté le 12-01-2017 à 18:41:07

Bonsoir à tous;
Je viens juste de m'inscrire sur ce site, j'ai besoin de renseignements
je possède une platine vinyle HITACHI 40S de 36 ans.
j'ai un souci avec mon porte cellule, je pensais qu'il s'agissait du diamant,
mais à priori ce n'est pas ça. Lorsque je pose le diamant sur le disque, le son est
très lointain. J'ai donc vérifié le porte cellule, il me semble qu'il y a un problème
de masse sur les 4 fils.
Ma question est la suivante, dois je changer carrément le porte cellule ?
si oui, quelle serait la référence à prendre.
je vous remercie des réponses que vous pourrez m'apporter.
Franck.



Reply

Marsh Posté le 12-01-2017 à 18:41:07

Reply

Marsh Posté le 12-01-2017 à 19:14:27

Salut,

Tu pourrait posté une photo du porte-cellule ?

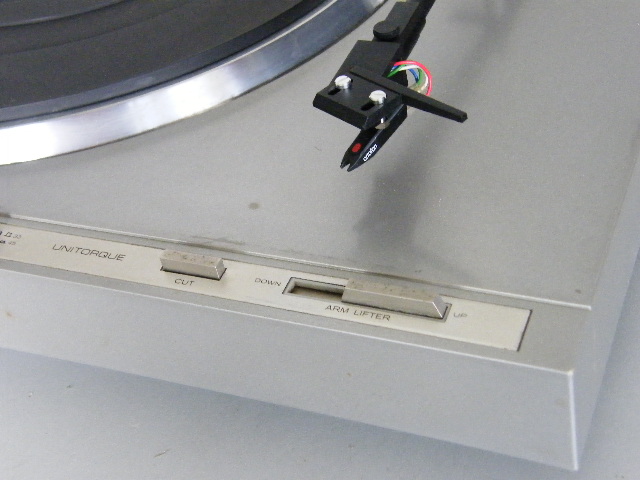

Et-ce le même que celui-ci :

http://www.retrotronics.co.nz/images/morepics/399/DSCF0620.JPG

Si oui, ce n'est pas standard, on ne trouve pas ce type de porte-cellule dans le commerce.  [:cosmoschtroumpf]

Pourrait tu nous dire, si il y'a des branchement sur ton porte-cellule pour mettre de petits fils comme ceci : http://www.planetedisque.com/fr/ac [...] llule.html

http://www.planetedisque.com/1314-thickbox_default/tonar-connecteurs-fils-coquille-porte-cellule.jpg

Ou est-ce que ce sont des fils qui sortent directement du bras ?

Si ce sont des fils qui sortent directement du bras, laisse tomber, la platine est trop bas de gamme pour se lancer dans une réparation, autant trouver une meilleur platine d'occase...

Pour info, ça c'est un porte cellule "standard SME" (c'est le type de porte-cellule qu'on trouve le plus souvent dans le commerce) :

http://www.son-video.com/images/dynamic/Platines_vinyle/articles/Monacor/MONACEN120/Monacor-Coque-porte-cellule-standard_P_600.jpg

Il se fixe sur le bras avec une bague de fixation :

http://www.eclairsono.fr/public/img/big/technics-sl-1200-mk2-32943.jpg

Mais ce n'est pas compatible avec ta platine.  [:cosmoschtroumpf]

PS : tu as un fer à souder, un multimètre ?


Message édité par Elias de Kelliwich le 12-01-2017 à 19:23:38
Reply

Marsh Posté le 12-01-2017 à 19:42:23

bonsoir,
merci déjà pour ta réponse rapide, la cellule est une M70BX.
et la connexion des 4 fils se fait par le porte cellule, ils ne sont pas directement reliés au bras.


Reply

Marsh Posté le 12-01-2017 à 19:43:59

franck 89100 a écrit :

bonsoir,
merci déjà pour ta réponse rapide, la cellule est une M70BX.
et la connexion des 4 fils se fait par le porte cellule, ils ne sont pas directement reliés au bras.




Dans ce cas, tu peut essayer de remplacer simplement les 4 petits fils : http://www.planetedisque.com/fr/ac [...] llule.html

Mais il se pourrait aussi que la panne soit à l'interieur de la platine, et dans ce cas, il faut la démonter et refaire les soudures...

PS : tu utilise bien un pré-ampli RIAA, ou un ampli qui dispose d'une entrée phono ?

Reply

Marsh Posté le 12-01-2017 à 19:46:37

J'ai 4 pointes sur le porte cellule et sur la cellule qui permettrait de remettre 4 fiches neuves. Je peux toujours essayer ça.

Reply

Marsh Posté le 12-01-2017 à 19:48:18

je dispose d un ampli type scott 420 A avec entrée phono.

Reply

Marsh Posté le 12-01-2017 à 19:52:22

franck 89100 a écrit :

je dispose d un ampli type scott 420 A avec entrée phono.



Ok, alors c'est bon.  :jap:

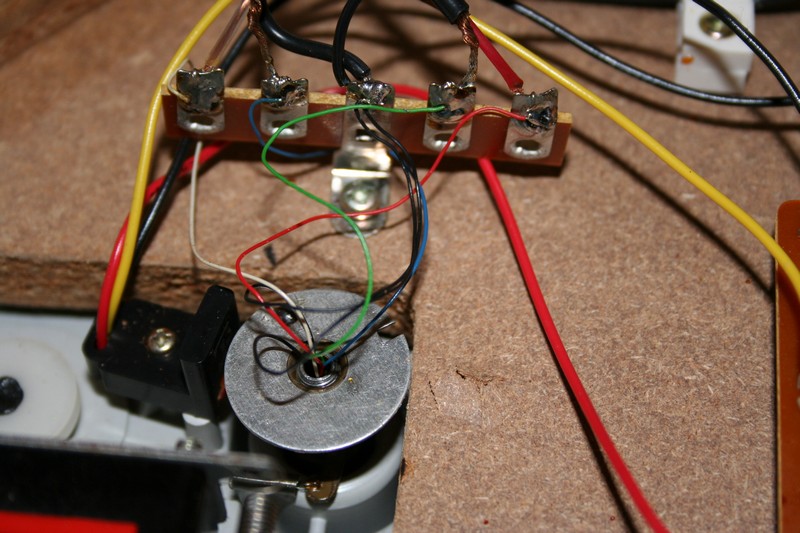

Pour ton problème parfois ça se passe à l'intérieur de la platine, tu as les fils qui sortent du bras et qui sont reliés aux câbles RCA (généralement avec un petit bornier) :

http://www.audiovintage.fr/leforum/download/file.php?id=87359

Il faut alors refaire les soudures, si tu vois un des fils cassé (ça arrive car ce sont des fils très fin, qui cassent facilement)...  ;)

Après tu fait un test de continuité au multimètre, entre les fils du porte cellule, et ceux qui sortent du bras à l'intérieur de la platine (et enfin à l'autre bout des fiches RCA).

 :hello:


Message édité par Elias de Kelliwich le 12-01-2017 à 19:59:04
Reply

Marsh Posté le 12-01-2017 à 20:01:35

très bien, je vais l'ouvrir pour vérifier tout ça.
En tout cas, je te remercie pour ces infos précieuses.
je viendrais dans quelque temps pour vous informer du résultat.
Cordialement
franck

Reply

Marsh Posté le 12-01-2017 à 20:03:36

franck 89100 a écrit :

très bien, je vais l'ouvrir pour vérifier tout ça.



Après le plus chiant, c'est quand les fils sont cassé ou dessoudés dans le bras... c'est même tellement chiant à réparer qu'il est plus rapide de racheter une platine... (il faut refaire passer des fils dans le bras, les ressouder, c'est un merdier, la dernière fois que j'ai fait ça sur une platine, j'y ai passé une après-midi)...  :D


Message édité par Elias de Kelliwich le 12-01-2017 à 20:19:47
Reply

Marsh Posté le 12-01-2017 à 20:08:12

il y en a une sur price minister
platine HT 41 S à 1OO euros, avec une révision.
je me dis que ça vaut peut être le coup.

Reply

Marsh Posté le 12-01-2017 à 20:08:12

Reply

Marsh Posté le 12-01-2017 à 20:09:53

franck 89100 a écrit :

il y en a une sur price minister
platine HT 41 S à 1OO euros, avec une révision.
je me dis que ça vaut peut être le coup.



Sur lbc à 100€, tu en trouvera des meilleurs...  ;)

Exemple : https://www.leboncoin.fr/image_son/ [...] tm?ca=12_s

EDIT : celle-ci à l'air en meilleur état, et j'ai eu une Pathé Marconi, j'en était très content.  ;)

Message cité 1 fois
Message édité par Elias de Kelliwich le 12-01-2017 à 21:33:54
Reply

Marsh Posté le 12-01-2017 à 20:15:20

bien, je vais aller voir ça.
Merci
fp

Reply

Marsh Posté le 12-01-2017 à 20:20:51

franck 89100 a écrit :

bien, je vais aller voir ça.
Merci
fp



J'ai mis un autre lien, l'autre avait le capot de protection cassé...  ;)


franck 89100 a écrit :

la cellule est une M70BX.



C'est une bonne cellule, si tu change de platine, récupère la (ne la met pas à la benne, ce serait dommage)...  ;)

http://audio-heritage.jp/SHURE/etc/m70bx.JPG

http://audio-heritage.jp/SHURE/etc/m70bx.html

Par-contre, la platine Hitachi est plutôt bas de gamme, dans les années 70, il y'a eu mieux... (le bras est ultra cheap, porte-cellule pas standard SME, il y'a du plastique partout, et elle est très légère 5.5kg seulement, c'était un peu le "low cost" de l'époque) : http://www.retrotronics.co.nz/detail&id=399  [:cosmoschtroumpf]

Après, si tu arrive à la réparer, tant mieux..., mais tu gagnerait quand même à passer sur une meilleur platine.

Recherche des platines avec un chassis lourd de 9kg / 10kg (par exemple en bois), bras en S, porte-cellule standard SME (le plus courant), à courroie (si courroie neuve) ou entrainement directe (c'est plus pratique il n'y a pas de courroie a changer), années de fabrication entre 1973 et 1978...  ;)

Évite les platines, fabriquées après le début des années 80, "tout plastique"... (ça commençait à devenir très "cheap" ).  :o

PS : elle as l'air poussiéreuse, mais avec un petit nettoyage / révision générale, ce serait une très bonne platine : https://www.leboncoin.fr/image_son/ [...] tm?ca=12_s

ou ici (moins poussiéreuse et avec un capot) : https://www.leboncoin.fr/image_son/ [...] tm?ca=12_s

https://www.vinylengine.com/library [...] 2000.shtml


Citation :

This beauty is equipped with Technic's famous brushless DC motor, which operates free from power line fluctuations and trouble causing heat and hum.



 :hello:


Message édité par Elias de Kelliwich le 12-01-2017 à 21:31:42
Reply

Marsh Posté le 12-01-2017 à 21:35:14

Elias de Kelliwich a écrit :



Sur lbc à 100€, tu en trouvera des meilleurs...  ;)

Exemple : https://www.leboncoin.fr/image_son/ [...] tm?ca=12_s

EDIT : celle-ci à l'air en meilleur état, et j'ai eu une Pathé Marconi, j'en était très content.  ;)



Ah, annonce désactivé, platine vendue, elle est partie vite...  [:sombrero67]

Dommage, elle était belle et pas très cher...  :sweat:

EDIT : J'ai posté l'annonce à 20:09, elle est partie à 21:35 (tu l'aurait pas acheté ?)...  [:pandaman2]

Si oui, rajoute ça, et monte ta Shure dessus (tu pourra inter-changer de cellule rapidement) : http://www.son-video.com/Rayons/Hi [...] nacor.html  [:caudacien:4]


Message édité par Elias de Kelliwich le 12-01-2017 à 22:12:04
Reply

Marsh Posté le 13-01-2017 à 07:20:15

Bonjour,
 eh non ce n'est pas moi... je ne vais pas réparer ma platine, je vais suivre tes conseils et chercher une bonne platine années 70 comme celle que tu m'as montré, et gardé ma cellule.
