Bienvenue sur le topic des Ventirads pour 5770/5750

Dans un premier temps, je vous propose de regarder les rads d'origine des 5770 (voir la sute de ce premier post, un peu plus bas) et ils sont nombreux. D'ailleurs, selon votre modèle de 5770, la compatibilité avec les rads alternatifs peut être différente (attention notamment pour le MK 13).

En second post, rentrons dans le vif du sujet avec les rads alternatifs avec les 5770 :
http://forum.hardware.fr/forum2.ph [...] 0#t1978046

Ils sont peu nombreux, hélas.
La limitation en termes de compatibilité vient principalement de la proximité entre le gpu et les ports DVI.

A titre d'illustration, voici le pcb d'origine des 5770 (V1,V2 et Vapor X) :

Les 5770/5750 sont en effet plutôt courtes.

Certains bricoleurs ont réussi à caser des rads à priori non compatible en jouant du DREMEL (voir le cas de l'Accelero S1 REV A).

En revanche certains constructeurs ont modifié les pcb, certains sont plus longs, je pense notamment à l'ASUS CUCORE. Nous y reviendront par la suite.

Ensuite (troisième post) je vous propose d'aborder les 5750 avec :
- les rads d'origine,
- les rads alternatifs.
http://forum.hardware.fr/forum2.ph [...] 0#t1978047

N'hésitez pas à contribuer à ce topic en postant vos photos, commentaires et suggestions.



• Voici tout d'abord les ventirads d'origine :

La V1 :






La V2 :




Un comparatif V1/V2
http://www.homemedia.fr/actualites [...] tirad.html

La 5770 VAPOR X :


Le ventirad de la VAPOR X :



Deux tests en anglais :
http://www.techpowerup.com/reviews [...] 70_Vapor-X
http://www.hexus.net/content/item. [...] 614&page=1

A noter que le PCB de la Vapor X est le PCB de référence pour les 5770

La 5770 CUCORE by ASUS :



Il faut noter que sur le pcb de cette CUCORE, le gpu est décalé vers la droite par rapport à une 5770 classique, ce qui permet, à titre d'exemple, que l'ACCELERO S1 REV2 soit compatible sans modification avec cette carte (voir post 2 de ce topic).

test en anglais : http://www.lostcircuits.com/mambo/ [...] 8&Itemid=1

La 5770 chez HIS :



http://www.comptoir-hardware.com/a [...] -5770.html

La IceQ 5 chez HIS

http://www.pcworld.fr/2010/03/01/m [...] mpaign=rss

La 5770 MSI :

http://www.lesiloc.fr/phpboost/for [...] voltee.php



La MSI HAWK


Trois tests en anglais :
http://www.tweaktown.com/reviews/3 [...] index.html
http://www.hexus.net/content/item. [...] 512&page=1
http://www.techpowerup.com/reviews [...] AWK/1.html

Le PCB de cette HAWK :


Le Ventirad de cette HAWK :

Source avec test en allemand :
http://ht4u.net/reviews/2010/msi_radeon_5770_hawk/

http://www.rnumerik.net/MSI-R5770- [...] .html#desc

La Gigabyte GV-R577UD-1GD


La V3 de chez Powercolor refroidie par Arctic Cooling :


http://www.59hardware.net/actualit [...] 69014.html

La PowerColor HD 5770 PCS+


http://www.techpowerup.com/reviews [...] lus/1.html

• Voici maintenant les RAD alternatifs pour la 5770 :

****************************************************************

La solution ARCTIC COOLING : Le L2 PRO :



Le L2 PRO sur une 5770 :



Source avec test en allemand :
http://www.cowcotland.com/news/176 [...] -5770.html

Un comparatif V1 V2 et l2 pro :
http://www.comptoir-hardware.com/a [...] 2-pro.html

Le prix du l2: 15 euros
Disponible par ici : http://www.pc-look.com/boutik/prod [...] rer=clubic

****************************************************************

La solution HR 03+ Rev A chez Thermalright :



La compatibilité officielle:
http://www.thermalright.com/new_a_ [...] a2_MCL.htm

Les prix :
http://prix.hardware.fr/details/110991/

Le HR 03 + REV A sur une 5770 :



La solution V2 chez Thermalright :



La compatibilité officielle:
http://www.thermalright.com/new_a_ [...] v2_mcl.htm

Les prix :
http://prix.hardware.fr/details/65657/

****************************************************************

Le Zalman VF1000



Le VF 1000 sur une 5770



(merci à 6v6gt pour la photo et l'information pour la confirmation de la compatibilité avec sa 5770). Par contre, il semblerait que les performances de ce rad soient plutôt moyenne


La carte de 6v6gt est une Asus Cucore, le GPU est décalé par rapport à une 5770 et offre donc plus d'espace pour les rads, donc il est possible que le VF1000 ne passe pas sur une 5770 classique, mais cela est à confirmer.

Le Zalman VF 900

Il est compatible avec la 5770 Club 3D


Merci à St@rrynights pour l'info et les photos
http://forum.hardware.fr/hfr/Overc [...] m#t2007239

****************************************************************

Le Thermaltake DuOrb Extreme :



La compatibilité officielle : http://www.thermaltake.com/product [...] me+&ovid=n

Un test en anglais : http://www.xtremecomputing.co.uk/r [...] 475&page=2

A noter que le DuORB de base est également compatible :
http://www.thermaltake.com/product [...] ov=n&ovid=

Celui ci est disponible : http://prix.hardware.fr/details/353051/

****************************************************************

Le MK 13 de chez Prolimatech :

http://www.cowcotland.com/news/185 [...] mk-13.html

Test en anglais :
http://benchmarkreviews.com/index. [...] d=99999999
http://www.overclockers.com/prolim [...] ga-cooler/



Disponible par ici : http://www.rnumerik.net/Prolimatech-MK-13.html



Concernant le MK13, de nombreux pcb ne sont pas compatibles (sauf bricolage du rad). Le pcb d'origine (V1 V2 et Vapor X) est tout simplement incompatible, ça bloque sur les ports DVI   .

Avec d'autres, ya moyen de bricoler.

Celui de la XFX 1024mb notamment :


Ce sont les condo qui bloque le rad la ou les heatpipes font leur demi-tour.

ParadoX à réussi à faire passer le MK13 en tordant les heatpipes :

http://hfr-rehost.net/fullsize/htt [...] b03a1.jpeg
Merci à lui pour la photo

****************************************************************

L'ISGC V320 de chez Thermaltake : (pas disponible pour le moment)



La compatibilité officielle: http://www.thermaltake.com/product [...] ov=n&ovid=

Un test (sur une GTX285) http://www.cowcotland.com/articles [...] e-gpu.html

Référencé mais pas disponible encore : http://www.pc-look.com/boutik/Prod [...] 57_fr.html

Le cas de l'Accelero S1 Rev. 2 :



Sur un pcb classique, ce rad ne passe pas (sauf découpe), ça bloque au niveau du port dvi :


Cependant la 5770 CUCORE by ASUS permet d'installer ce rad sans découpe :



Disponible par ici :
http://www.rnumerik.net/Arctic-Coo [...] Rev.2.html

Pour ce qui concerne le Twin Turbo, ça bloque également au niveau du port DVI (pour les 5770 avec pcb d'origine) :

http://picasaweb.google.com/cb9501 [...] irectlink#
Au vu de la compatibilité entre la Cucore et l'accelero S1 Rev2, on pourrait supposer que le Twin Turbo serait compatible avec cette Asus cucore. (cela reste à confirmer).

• Voici maintenant les 5750 d'origine :

Voici la V1 :



Voici la VAPOR X :



chez ASUS :

-La Formule 1

http://www.cowcotland.com/news/180 [...] rmula.html

-La EAH5750/2DIS/1GD5



La Powercolor HD 5750 PCS


Test en anglais :
http://www.techpowerup.com/reviews [...] PCS/1.html

La 5750 iCooler IV chez HIS



Test en anglais :
http://www.techpowerup.com/reviews [...] Cooler_IV/
http://www.tweaktown.com/reviews/3 [...] index.html

Les passives :

- chez CLUB 3D :



- chez POWERCOLOR :


-La GO Green :


test :
http://www.techpowerup.com/reviews [...] een/1.html
****************************************************************

Les rads alternatifs pour la 5750 :

Le L2 pro est également compatible avec la 5750
http://www.arctic-cooling.com/cata [...] 2_&mID=256

Chez thermalright, le HR 03 Rev A l'est également :
http://www.thermalright.com/new_a_ [...] a2_MCL.htm

Tout comme le V2 :
http://www.thermalright.com/new_a_ [...] v2_mcl.htm


Ainsi que le MK-13
http://www.ginjfo.com/Publics/Actu [...] -4618.html
Dans la mesure où le mk13 passe pas sur la 5770, à mon avis il ne passera pas sur la 5750 (le constructeur l'a enlevé de la liste des compatiblité).

Par contre L'ISGC V320 ne semble pas compatible selon le constructeur : http://www.thermaltake.com/product [...] ov=n&ovid=
tout comme le DuOrb Extreme  http://www.thermaltake.com/product [...] me+&ovid=n

Si vous vous sentez l'âme d'un bricoleur, l'Accelero S1 Rev 2 passe au prix d'une découpe de quelques ailettes :

Merci à Dafunky pour les photos
http://forum.hardware.fr/hfr/Overc [...] m#t1981376

drap bonne idée

drapal ! Et pour la 5750, tu vas le faire ?
(Ps: et améliorer la présentation ferai pas de mal )

http://www.comptoir-hardware.com/a [...] d-pour-gpu

le spitfire ne mentionne pas la 5770 comme compatible mais ils n'ont pas mis à jour leur liste, ( http://www.thermalright.com/new_a_ [...] tfire.html )

par contre, l'article ne mentionne pas les 5700,  cela ne présage rien de bon :

Dommage, il a l'air sympa.
Me concernant, j'ai commandé un hr03 qui devrait pas tardé. J'ai hâte de tester en passif.

Je vais me pencher sur les 5750 et revoir la présentation alors.

N'hésitez pas à contribuer avec suggestion, photo, test perso...

http://www.cowcotland.com/news/186 [...] tfire.html

voir aussi: http://forum.hardware.fr/hfr/Overc [...] m#t1945365

Ca y est j'ai reçu mon hr03 rev a, voici quelques photos.

La bête au déballage :




Une fois le carénage d'origine démonté :


La 5770 nue :



Le montage terminé :






Et une dernière pour la route :



Ah bah vla un topic qui les bien

Drapal.

EDIT: fraudrais pas plutôt placer le topic dans aircooling ?


Et sinon tu as raison, en plus celui des 58xx est dans la cat aircooling.
Faut demander à un modo pour le déplacement?

yep

Voilà c'est fait, merci à la rapidité de magic panda.

[MAJ du deuxième post]
Rajout du DuOrb Extreme et du DuOrb (Thermaltake) dans la liste des ventirads compatible officiellement avec la 5770 (mais pas la 5750), selon le constructeur
L'Extreme :
http://www.thermaltake.com/product [...] me+&ovid=n
Le Normal :
http://www.thermaltake.com/product [...] ov=n&ovid=

Ma petite contribution : je suis parti d'une Asus 5750 Formula, j'ai retiré le rad et j'ai monté un Accelero S1 rev2. Il a fallu que je raccourcisse de 1,5cm les ailettes côté connecteurs DVI/HDMI. J'ai pas fait des photos terribles, désolé.

Avant :



Après





L'accelero mieux vu, monté sur une autre carte :



Pas besoin de dire que le résultat est remarquable, surtout pour le prix que coûte la bestiole (20€ neuf, je l'ai payé 10€ en promo)

Merci pour ta contribution, niveau température c'est correct ?  Tu joue avec ?
Tu as quand même mis un noctua dessus, c'est ça?
Sûr que pour 10 euros c'est une bonne affaire.

Avec le noctua 120mm@~500rpm (quasi inaudible donc) :

Idle : 37°C
Load : Après 20mn de Crysis en 1920x1200 : 51°C

Fréquences o/c : 840 / 1350

Avec le rad d'origine j'ai réussi à la monter à 95°C en load pendant des tests, j'essayais de forcer le ventirad au mini mais il restait assourdissant

Ça va tes températures, je trouve. Pour une carte silencieuse en plus.

Ma 5770 en passif et en idle (tourne h24) est à 51 °C.
Je vais voir pour rajouter un ventilateur avant de me lancer dans des test plus poussés.
J'ai commandé çà :

Parce qu'en passif j'ai peur que ce soit un peu juste pour du jeu ou pour lancer un OCCT   .
Sinon la Formula 1 d'ASUS est bruyante alors, comme quoi le design ne fait pas tout.

En fait je l'utilise dans une config HTPC, dans le salon, pour te dire l'objectif de silence.

Là ya OCCT qui tourne depuis 15mn, elle est stabilisée à 68°C.
Je déconseille totalement un montage 100% passif, j'ai laissé la carte 20mn en passive, la T° du GPU était correcte mais l'accumulation de chaleur autour de la carte est très mauvais pour l'ensemble des composants (régulateur de tension, GDDR etc.). Là je suis plutôt content, j'ai réussi à diriger le flux d'air résiduel vers les chips mémoire du dessous, le radiateur de la carte mère et les barrettes mémoire. Du coup avec deux ventilos 120mm à très basse vitesse je gère cette carte + un E8400@4Ghz et tous les autres composants restent frais.

EDIT : c'est quoi ce que tu as commandé? Je ne vois pas bien



C'est également dans un htpc ma config mais je pense que tu as raison pour le passif, à moins d'avoir un pc super ventilé. Ma 3870 full passive s'en sortait à peu près bien mais au prix d'une grosse ventilation en cas de jeux.

Sinon voici ce que j'ai commandé, c'est un support pour 120 sur un pci. Avec ça je pense refroidir le gpu et les vrm.
http://www.rnumerik.net/Scythe-Kama-Stay.html

Pas mal du tout. Tu as gardé le rad d'origine? Tu as envisagé mettre un radiateur pour CPU avec base cuivre? on en trouve à pas cher maintenant

J'ai toujours le rad d'origine de 5770 par contre j'ai pas pensé à faire des tests avec pour comparer avec le hr03 rev a. A l'occasion peut-être que je le remonterai pour tester un occt.
Pour le rad cpu j'ai un z600 en passif, je pense qu'il est en full alu par contre.


Sur ta 5750, d'après tes photos il semble que tu as mis des rads sur les puces des deux cotés, non ?
C'est vrai que j'en ai pas mis, je vais peut-être en rajouter, cela permettrai certainement de mieux dissiper la chaleur

Oui, je pense que c'est utile car ça chauffe, surtout en utilisation 3D

A ce que j'ai lu sur le forum le VF1000 serais compatible avec la 5770 quelqu'un confirme ?

Un autre rad ?

Bonjour
Oui je confirme pour le VF1000, installé hier sur une asus 5770.
Beaucoup plus silencieuse que le ventirad de la version CUCORE.
Par contre avec 30minutes de FurMark je suis à 82°!! et 35° en 2D.
Normal ?

Furmak doit bien charger le gpu, je pense.
Tu as essayé de lancer une session de jeux avec msi afterburner pour monitorer ta cg?
Sinon je suis intéressé par des photos de ta 5770 avec le vf1000 pour mettre à jour les 1ers posts.
Par contre, zalman n'a pas mis à jour sa liste de cg compatible, c'est bien dommage.
http://zalman.co.kr/ENG/product/Pr [...] sp?idx=276

Salut
En jeux je suis à environ 70°, c'est un peu trop je trouve.
Je vient de verifier le montage en changeant le type de pate thermique
Je test.

Ok pour la photo mais patiente un peu.

70 en load c'est pépère, pour un GPU

Après petit test et recherche, c'est normal
le VF1000 est quand même intéressant avec son Fan Mate 2 ou autre réobus.

Salut,
j'envisage de monter une 5750 ou 5770 dans mon prochain HTPC (Boitier Grandia GD04, proc i5).
L'objectif c'est de jouer aux derniers FPS/RTS en date sur une TV Samsung 32".
Le deuxième critère c'est un silence absolu et basse température en IDLE, et le plus possible dans les jeux / Blue-ray, etc.

Mon budget c'est 140€, et du coup je suis un peu paumé, entre les 5750  passive, les 5770 genre vapor-X ou une carte avec un Rad alternatif.

Vous me conseillez quoi comme solution efficace?

Si t'on Samsung est Full Hd oublie la 5750 je pense.
Perso je prendrais une 5770 la moins chère possible avec un ventirad du type Asselero  + ventilo taille basse Scythe Slip Stream slim.

mais l'asselero est peut être trop grand pour le boitier ?

A suivre

Merci pour le conseil!

La TV c'est une 720p, mais je compte passer à une TV LED Full HD 40" l'année prochaine, donc le HTPC se doit d'être prêt pour jouer en 1080. La 5770 est la bienvenue si ça colle niveau budget.

Le boitier c'est un Silverstone GD04
D'après les tests, on peut y loger une CG de 29cm de long, par contre en hauteur vu que le boitier mesure seulement  15cm, je pense qu'il ne faut pas que la carte dépasse trop du PCB en largeur...

Les Arctic Cooling Accelero, il y'en a un paquet tu penses auquel?

ça donnerait:
HD5770 (512Mo): 119.90€
Arctic Cooling Accelero L2 Pro: 11.99€
Soit quand même 132€, alors que la Vapor-X est à 129.99 ici... chépatrop du coup...


@tekatoc: par curiosité, c'est quoi ton boitier?

Je pensais a celui utilisé par dafunky (un peu plus haut), mais les Accelero S1 ou S2 font 14 cm de large, donc  pas bon.
Si tu veux un silence absolue méfie toi de la vapor x à mon avis. Tu gagne en température mais pas forcément en bruit.
mon ASUS cucore d'origine n'était pas silencieuse du tout.
Trouver un ventirad pas chère, petit et silencieux ne me semble pas facile

Peut être en bidouillant un peu.



c'est un boitier lan gear

photo : http://forum.hardware.fr/forum2.ph [...] 0#t7282159

Sinon pour pas cher, à part le l2 pro, c'est dur de trouver.

Part contre, j'aimerais bien savoir si les gfx chilla sont compatibles.
http://www.pc-look.com/boutik/Prod [...] 51_fr.html

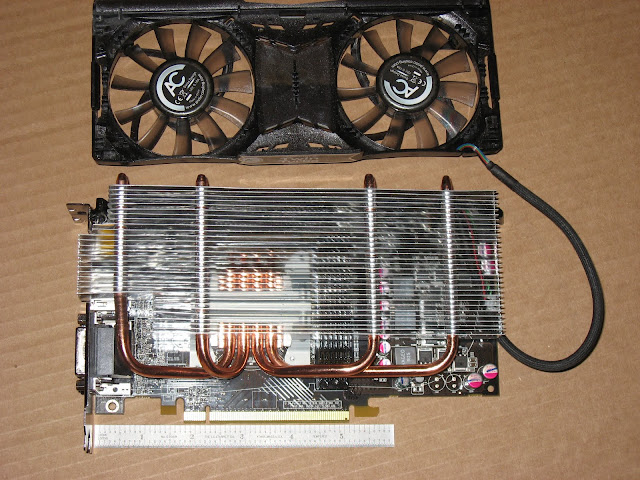

Bonjour comme prévus voici des photos:




A plus

Est-ce que l'artic cooling Accelero S1 rev 2 passerait sur une 5570 double épaisseur? genre celle là : http://www.materiel.net/ctl/Cartes [...] inity.html
J'ai peur que le port DVI gêne.

Désolé

[img]
[/img]

D'après ce que nous disait dafunky quelques posts au dessus pour le S1 faut découper le rad pour que ça passe sur une 5750 (sur la 5770 ca doit être pareil)

Merci pour les photos


Je vais attendre la sortie de la nouvelle HIS 5770 IceQ pour avoir une idée du prix, sinon je me rabatterai sur sa petite soeur la 5750. Ces cartes proposent apparemment des bonnes perfs silences/température, et l'extraction de la chaleur par un chassis caréné c'est le top pour un HTPC au format desktop

Sans bricoler, tu n'as à peu près aucune chance. Après un petit coup de scie, pour moi l'accelero S1.2 devient la rolls royce des refroidisseurs
