Bonjour ,

Je possède une gtx 660 oem et ne supportant plus le bruit de celle-ci j ai entrepris de chercher un refroidissement à moindre coût j ai donc trouve une personne qui vendait son dissipateur venant d une gtx 660 qui est un twin frozr III.

Je me pose donc la question sa passe sur ma carte ? Les trou de fixations ont l air pareil mais le pcb est différent donc le ventirad n est pas forcément bien adapte.

Merci de votre aide .


si le PCB n'est pas identique, ca m'ettonerais que ca passe comme il faut

c'est quel modele de GTX660 que tu à exactement ?
un modele avec PCB OEM autant mettre un rad adaptable genre http://www.ldlc.com/fiche/PB00165523.html

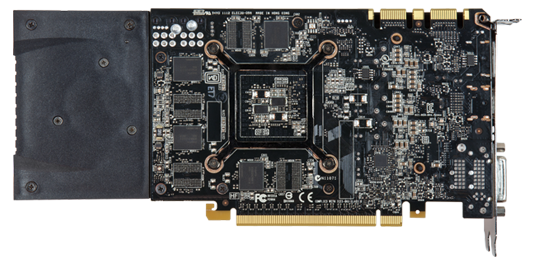

Ma gtx 660 est un modèle oem.Le truc qui pourrait déranger c 'est la longueur du rad entre les vis du montage gpu et le shield.Si l'écart est égale sur les deux cartes sa devrait passer. Après sa ne me dérange pas si cela dépasse de ma carte.
Je vais pas mettre un rad a 80€ alors que la carte se vend 60€ xD

Edit:J'ai trouvé les mensurations des cartes :
           -Ma gtx 660 : 24.13*11.115cm
           -La twin Frozr: 23,5 x 12,52cm
Puis en comparant les cartes:



En comparant le petit morceaux de pcb avec un trou a gauche de PCIe sur la Frozr III avec celui de la gtx oem on voit un ecart similaire qui correspond à l'écart du lien SLI.

Qu'en dites vous les pro ?

Bon il semble que j'ai trouvé ma réponse seul en calculant les écarts de distance alors nous avons :



La gtx 660 en vert, les mesures :89.7*40mm.



La twin frozr en rouge, les mesures:69.3*30mm.

Il semble donc logique qu'il soit possible d'installer le dissipateur de la twin sur ma carte sans avoir de problème.


ok mais tu sais qu'il faut aussi refroidir les vrm et les rams(je crois) du coup tu vas refroidir ton gpu mais le reste, les condensateur et tout ça tu es sûr que ça passe? parce que s'il peut se superposé sur le pcb ok mais si tu peux pas visser à cause du pcb c'est un peu con ^^


je viens de regarder et de comparer, de ce que je vois (sous réserve que quelqu'un d'autre détecte une anomalie) le pcb de cette msi est très très proche du pcb de ref, ils ont juste rajouter des condensateurs (donc pas gênant) et rallonger le pcb inutilement surement en utilisant celui de la lightning ou celui de la gtx670/680

du coup le seul soucis que tu peux avoir c'est le connecteur d'alimentation de ton pcb de ref

dire que j'ai vu des gens vendre des morpheus 20-25€

Donc de tete j ai un petit dissipateur à gauche sur je ne sais quoi mais il est moins haut sur ma carte.

Ah ouais j avais pas pensé au connecteur d alim je creuse sa demain

Edit:sur la Twins ya pas d autre dissipateur je crois juste le gros rad.

Edit 2:Les condos semblent être à la même hauteur que le connecteur a creusé aussi et quand tu peux avoir un dissipateur pour 4€ je dis pas nan

Non mais tu peux le prendre hein, ça c'est pour toi mais c'est pour l'installer, disons qu'il n'est pas officiellement compatible apres oui le rad de la msi est un intégrale mais il faut regarder s'il passe tu pourras le retailler un peu mais sans toucher aux caloducs
Je parlais du morpheus en parlant généralement de rad alternatifs parfaitement compatible avec les carte de ref

La ya un truc bizarre à cause d un effet d optique sur la carte du haut le connecteur semble pouvoir passé sous le rad et sur la seconde non //
http://img15.hostingpics.net/pics/263610DSC0334.jpg

non c'est normal bases toi sur la première, la deuxième a le pcb qui s'est gauchit, tu le vois que le pcb n'est pas droit, du coup au bout de la carte ben c'est plus bas et donc tu as l'impression que le connecteur passe au dessus du rad ^^

sinon pour moi, je ne pense pas que ça passe le gros caloducs va gêner et on ne coupe pas un caloduc sinon grosse perte de perfs

prends le ventirad si c'est 5 € et essayes de le modifier pour que ça passe:
limer les ailettes pour être sûr que ça passe et déformer un peu le caloduc pour que ça passe mais vas y molo sur le caloduc bien qu'il peut être déformer si tu le foires tu perds énormément en perfs, le caloduc apporte la chaleur au rad pour dissiper donc si il est hs ben il n'y a plus de chemin acheminer la chaleur au radiateur et tu tournera avec un caloduc en moins

ça se tente avec un peu de bricolage et de la patience

Les VRM sont pas du même coté.

Quand tu regardes la carte avec le pci-e en bas, tes VRM sont coté gauche (en dessous le radiateur à part) et sur la TF3 ils sont à droite.

Après le seul truc qui risque de gêner cest le connecteur d'alim mais je pense pouvoir le déporté si sa ne passe pas

En regardant de plus prêt je pense que ce qui va bloquer c'est le clips du connecteur (a mort au cutter).Je préfère pas toucher le rad pour pas perdre en perf.

Le gros caloduc pour moi il embêtera pas le monde il est un peu déporté par rapport au rad donc sa peux passer.

Et donc les VRM tu fais comment?

tu es sûr lexou97 de ce que tu dis? je ne vois pas de diff entre les deux pcb

Ya pas de rad sur les vrm de la Twins je serais pas gêné normalement non ?

exact, d'après ce que j'ai vu le rad ne repose que sur le gpu, les vrm ne sont refroidis qu'avec le flux des ventilos et sans rad donc ça sera compatible

par contre le caloducs côté "vue" va gêner et je pense que c'est encore plus que ce que je pensais

J'en suis pas aussi sur que toi il semble etre deporte de 0.5mcm a 1mcm.

La twin frozr (photo prise plus haut) :
http://www.hostingpics.net/viewer. [...] t60523.jpg

La ref :
http://i.neoseeker.com/a/evga_gtx6 [...] _thumb.jpg
Le rad à gauche c'est pour les VRM
J'ai juste un doute car tu as marqué 660 dans le titre et la photo que tu as montré c'est une 660ti
660ti :
http://www.ixbt.com/video3/images/ [...] -front.jpg
660 :
http://images.hardwarecanucks.com/ [...] -660-6.jpg

Même si le nom est proche c'est pas du tout la même carte,
la 660 a un GK106, la 660ti a un GK104. La 660ti est une 680 castrée.

Je sais que c n'est pas la même carte c'étais juste pour indique ou se situé le rad a vrm.Mais sur la twin y en a pas donc j'enleverai le rad vrm de ma carte pour que le twin puisse passer.

pour les vrms, elle ne sont carrément pas refroidis sur la msi
sinon elles sont au même endroit si tu regardes le pcb seul

sinon je suis presque sûr que le connecteur va être géner par le caloduc, il est pas dévié d'1 cm, regarde:


edit: ah oui exacte je viens de voir qu'il se peut que cela passe bien que pas beaucoup convaincu ^^

Au pire les connecteurs d'alim c'est des grosses soudures donc tu peux facilement le déporter avec quelques fils.
Tu peux faire ça moche ou alors tu peux cacher les fils sous le rad pour faire ressortir coté PCI-express si l'esthétique a de l'importance.

Sinon je peux repiquer par derriere le pcb nan ?Mais pour moi je pense que sa passe sous le gros caloduc vu qu'il dépasse du pcb.Ya plus qu'a attendre j'attend que le vendeur réponde.

Ouais par derrière le PCB pourquoi mais oublie pas de bien mettre les fils dans le bon sens.

De toute façon le vendeur m'a répondu 10€ avec fdpin j ai plus de fdp que de prix de rad

Bah 10 balles autant tenter, tu verras bien

C'est vrai que les VRM on s'en fout un peu sur une carte qui consomme pas grand chose. Sur mon ancienne 650 les VRM ne sont pas refroidis non plus.

La elles seront refroidi par le flux d air créer par les ventilo au pire je chercherai du rad plat .
Parce que ma 660 elle est oc à 1034mhz au lieu de 998 et la ram j ai +600mhz sur afterburner et je suis coincé par la tension que je vais débloqué mais aussi par le refroidissement.

Ouais sur mon ancienne 650 je suis aussi bloqué par la tension sur afterburner, et je doute qu'il existe des bios custom pour une carte aussi faible

Ya un unlocker de tension la:
http://www.overclock.net/t/1289489 [...] -and-tools
Sa va débrider la tension et power limite




sinon un rajout d'un rad plat et c'est bon, par contre msi aurait pu mettre un rad, cette bande de radin


Nan mais le cuivre sa coûte hein !! Faut bien réduire les couts d un côté quand tu en rajoute à côté

Bah en alu sinon, pas obligé de faire en cuivre.

oui de l'alu suffit, et quand tu vois que pour un particulier c'est 5€ le paquet de 10 petit rad, ça m'étonnerait que ça coûte plus de 15cts par carte graphique à la production

Mal compris je pense je parlais des caloduc y en a pas sur la gtx oem mais ta un rad sur les vrm et sur la Twins ta des caloduc en cuivre mais pas de rad sur vrm

Edit de toute façon je posterai des photos des que j ai reçu la pièce (encore faut t il que j aille à la poste poster l enveloppe mdr)

ça change rien les caloduc ne refroidisse pas les vrm, ce que je disais c'est que msi aurait pu mettre un rad en alu sur les vrm en plsu du gros rad

de plus le rad oem utilise une chambre à vapeur en cuivre si je ne me trompe pas c'est pas juste de l'alu

Pas trouvé d info comme quoi il y avait une chambre a vapeur dans le rad oem . Et je sais bien que les caloduc ne servent pas à refroidir les vrm je disais juste que quand on met plus d argent d un côté (caloduc ) en on mets moi dans l autre (sur les vrm)

sauf qu'une msi c'est pas le prix d'une oem, c'est là où je voulais en venir ^^

en fait, c'est plus simple que ça: la gtx660 de ref n'a pas de rad vrm, par contre ton rad oem c'est le ram de ref donc c'est bien chambre à vapeur

surement qu'ils ont mis un rad vrm pour augmenter le coefficient de sécurité (en gros si l'intégrateur mets la carte dans un boitier  inadéquate, elle puisse quand même ne pas faire de surchauffe ) contrairement à celle de ref où il est rare qu'un utilisateur la mette dans un mauvais boitier enfin sinon je vois pas d'ailleur les autres marque ont l'air d'avoir rajouter les rad vrm sur leur carte de ref comme evga par exemple

C'est toujours bon à savoir merci.Je me coucherai moins bête

ben si c'était pas une chambre à vapeur, tu aurais des caloducs ^^

en gros la chambre à vapeur c'est un gros caloducs sous le rad alu ^^

nvidia est passé au chambre à vapeur à partir des gtx5** car les gtx480 était intenable avec des caloducs et c'est sapphire qui a été le premier à mettre en place la chambre à vapeur sur leur cg (les vapor-x) en 2009
ça coûte moins cher  et c'est plus perf sur les modèle de ref ^^ les modèle custom pouvant utilisé des ventilos axiales c'est différent
bon voilà tu as le cours complet sur le pourquoi du comment tu as une chambre à vapeur

Juste une question le rad au centre sa n'est pas un morceaux plein de cuivre donc. Parce que la j ai un ventirad cpu venant d'un Alienware x51 et il est bien lourd et la pièce en cuivre cylindrique au centre à l air pleine.

Non c'est pas un carré plein de cuivre et oui je vois le genre de ton ventirad mais ça ça tient autour de 80w de tdp à température soutenue ( du 65°c) et avec du bruit, la gtx660 ça consomme 2x plus et tu est limité en place, cependant les radiateur avec un rond de cuivre ont existé, mais pour plus petit tdp
