Marsh Posté le 04-05-2023 à 21:59:05

Salut,

Je suis pas électronicien, mais d'habitude je m'en sors avec des tuto ect ... mais là je veux bien que l'on m'explique ..

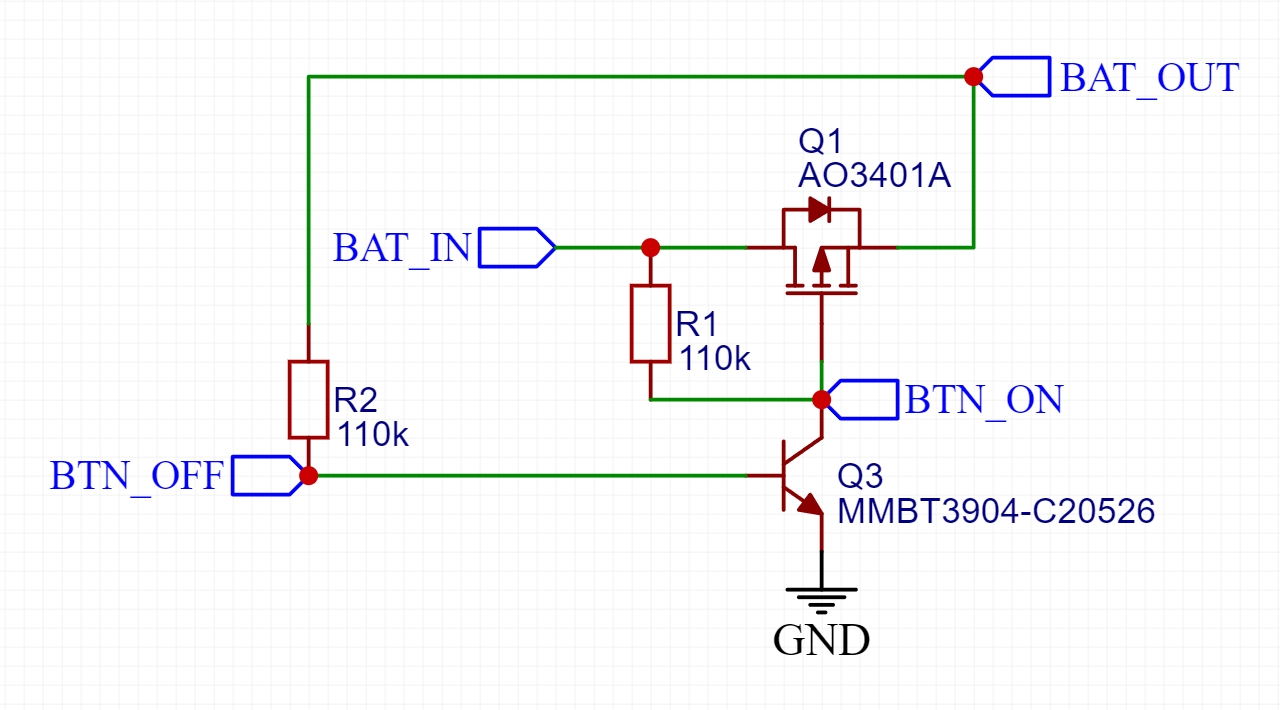

https://rehost.diberie.com/Picture/Get/f/164525

Je veux faire un power latch avec 2 boutons, 1 pour tout allumer et l'autre pour que le µC puisse couper son alim.
J'ai suivis une vidéo tuto, on a un P MOS pour l'alim et un transistor pour garder la gate à la masse (on) ou non (off)

Le truc, c'est que dans ce circuit, même en court circuitant Gate et Source du MOS (donc VGS = 0 pour un PMOS = OFF) j'ai quand même mon ESP32 qui est alimenté ... au multi je vois juste une chute de qqlq dizaines de mV sur la sortie ...

C'est moi qui ai choisit le transi et le mos en fonction de la dispo en pièce basique du service SMT de JLC PCB ..
les 110k, bon, c'est des pull up / down la valeur c'était le tuto ..

Mais déjà de base, je comprend pas pourquoi avec Vgs = 0V j'ai quand meme de l'alim ...

Merci d'avance ..

Reply

Marsh Posté le 04-05-2023 à 21:59:05

Reply

Marsh Posté le 04-05-2023 à 22:01:47

Facile, d'après le schéma ton FET est à l'envers, donc c'est la diode body parasite qui conduit (tout le temps). :o


---------------
Si vous ouvrez un sujet merci de ne pas le "laisser mourir" subitement et de le marquer comme "résolu" le cas échéant!
Reply

Marsh Posté le 04-05-2023 à 22:15:36

Merci, évident ué putain .., j'ai vraiment du mal avec les symboles des MOS, j'ai l'impression que c'est jamais pareil ..
Me faudrait G D S sur le schéma ...

Bon, me reste plus qu'à voir comment je vais modifier mes PCB :D, surement dégager les résistances

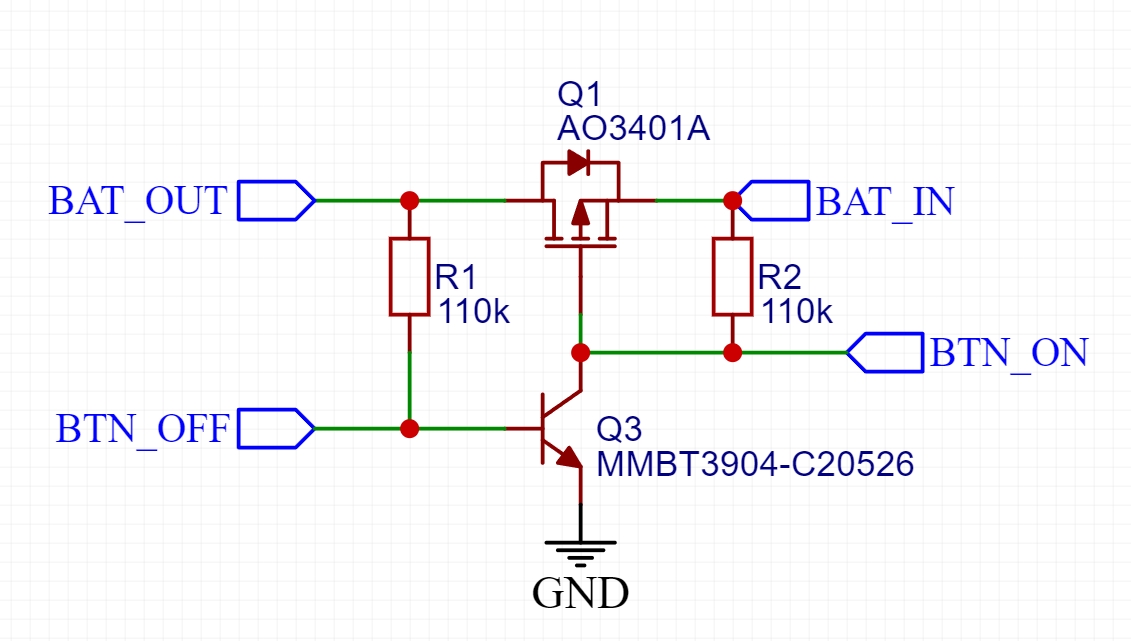

https://rehost.diberie.com/Picture/Get/f/164528

Reply

Marsh Posté le 06-05-2023 à 22:14:09

Bon finalement j'ai dessoudé le transistor après plus rien comprendre et j'ai soudé un MOS N que j'avais ..

J'ai mis des 80k ohm car j'avais ca sous la main, et ca marche !, l'ESP 32 avec une IO mise à GND coupe bien l'alim ! et un coup de bouton ON et ca repart :)

Par contre, pour les valeurs des résistances ... j'ai fais un peu au pif, à gauche me faut un pont diviseur assez bon pour avoir la Gate du MOS N assez alimenté ..
A droite, c'est pour éviter d'avoir une conso parasite quelque part qui vide la batterie dans le temps ..

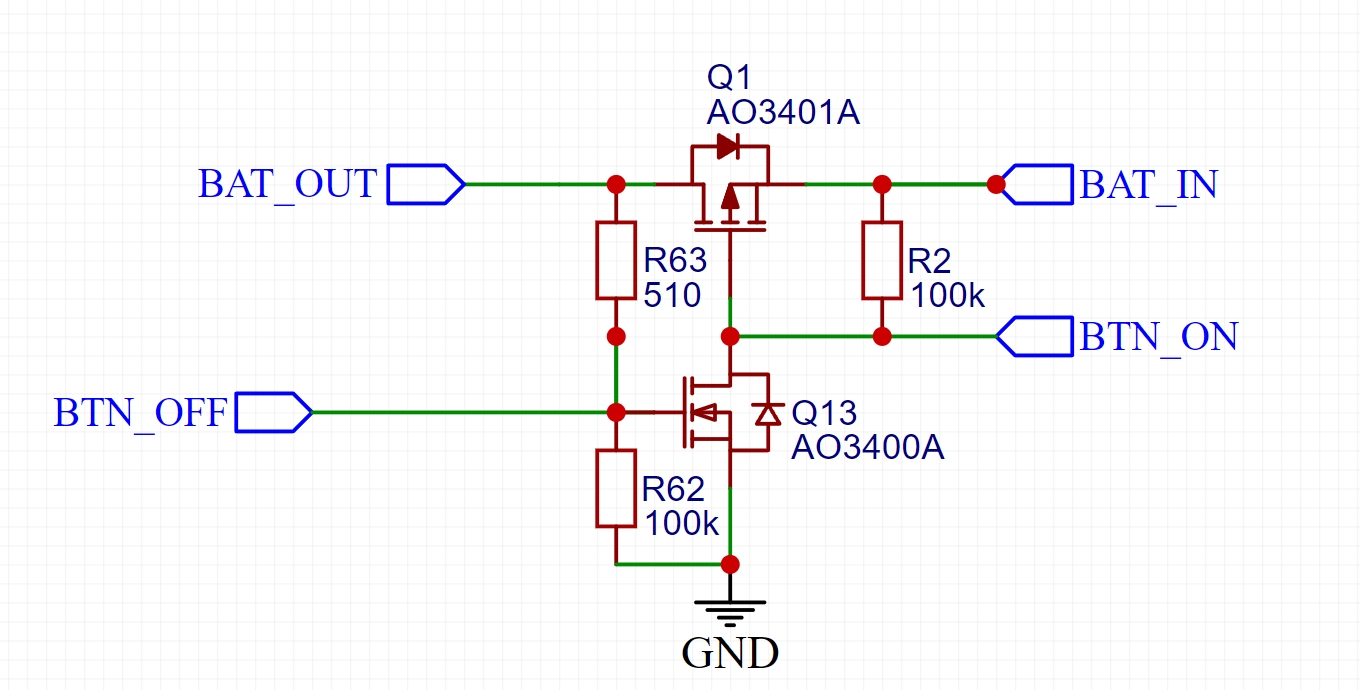

https://rehost.diberie.com/Picture/Get/f/164857

C'est pour un truc que j'ai fais pour ma fille avec des fichiers WAVE et un Hautparleur ..
C'est alimenté par 4 NIMH et le plus simple pour éviter toute décharge c'est de couper le jus .. je le fais actuellement avec un petit relai.. mais faut le temps que le µC se reveille.. 3615 mylife

Reply
