Marsh Posté le 12-06-2015 à 16:10:32
Service client samsung contacté, me redirige vers un allopsm. Il est encore sous garantie.
Marsh Posté le 12-06-2015 à 20:45:04
Etonnant que le téléphone soit parti en cacahouète pour un truc aussi simple.
Marsh Posté le 12-06-2015 à 20:51:14
muzah a écrit : Etonnant que le téléphone soit parti en cacahouète pour un truc aussi simple. |
Ceci-dit, les connecteurs mini-jack sont fragiles sur les smartphones, à tout les coups (c'est même sur à 99%), le connecteur jack c'est légèrement dessoudé de la carte mère avec le poids de l'adaptateur, et maintenant il fait des faux-contact.
Et avec leur nouvelle norme ROHS de soudure sans plomb (écologique), les soudures tiennent encore moins qu'avant (et sur un smartphone, c'est seulement la soudure qui maintient le connecteur jack).
Sur les vieux amplis, on avait des connecteurs jack 6.35 avec de la soudure au plomb, et une bague de fixation sur la carrosserie, c'était du solide, ça tenait 30 ans..., mais c'est impossible de mettre ça sur un smartphone, c'est trop gros...
Et d'un autre coté, un smartphone, c'est conçu pour avoir une durée de vie de 1 an grand max, on se fiche que ce soit fragile, puisque le client est sensé en changer régulièrement (ça devient vite obsolète).
EDIT : pour expliquer ma théorie en image :
Carte mère d'un smartphone :

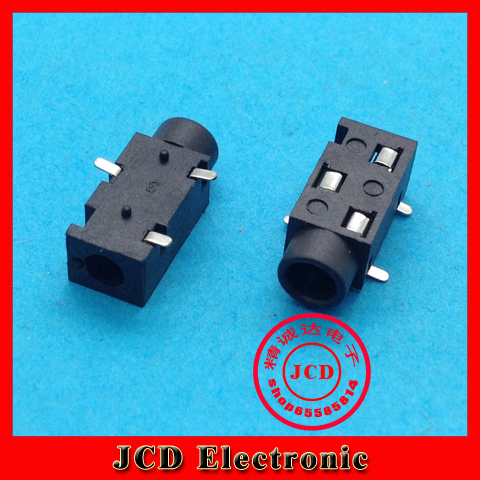

Jack d'un smartphone (soudé uniquement sur une seul face de la carte mère) :
On comprend facilement, qu'un simple petit surpoids, ou un mouvement de balancier, sur le connecteur jack, provoque la casse des soudures...
rilbo64 a écrit : Service client samsung contacté, me redirige vers un allopsm. Il est encore sous garantie. |
Tu as de la chance, car en théorie un jack dessoudé, c'est pas pris en garantie (c'est considéré comme une casse)...
Marsh Posté le 12-06-2015 à 21:22:28
Elias de Kelliwich a écrit : Tu as de la chance, car en théorie un jack dessoudé, c'est pas pris en garantie (c'est considéré comme une casse)... |
Ben attends je n'y suis pas encore, peut-être qu'ils vont me faire payer un truc ...
Sinon en micro-usb c'est possible de faire la même chose ? (diviser en deux)
Je cherche une solution viable pour des discussions par téléphone (dans le cadre d'une webradio "occasionnelle" et peu musicale - pas de VOIP, uniquement du tel) en mode conférence. Si j'utilise le port micro-usb, j'imagine qu'étant en appel il va se décharger assez vite et je vais me retrouver comme un con.
Marsh Posté le 12-06-2015 à 21:25:43
rilbo64 a écrit : |
La je ne pourrait pas dire, ça doit dependre des smartphones.
Sur le miens (nokia lumia), il me semble que le port micro-usb ne permet pas la connexion d'un micro casque (uniquement charge, et transfère vers le PC).
Marsh Posté le 12-06-2015 à 21:32:21
Je viens de voir ça http://fr.aliexpress.com/item/usb- [...] 79114.html
donc là en gros j'ai la sortie son et possibilité de recharger par usb ?
mais si l'entrée micro déconne encore dans le jack...
Marsh Posté le 12-06-2015 à 21:36:57
rilbo64 a écrit : Je viens de voir ça http://fr.aliexpress.com/item/usb- [...] 79114.html |
Bin si ça passe par le port micro-usb, le connecteur jack du smartphone tu ne t'en sert plus, donc à priori, pas de soucis...
EDIT : finalement, ça ne sort que le son à priori, via micro-USB..., pour le micro, ça utilise celui interne du smartphone, donc tu te retrouve bien avec le problème de l'entrée micro défectueuse sur le jack...
PS : Si vraiment le constructeur veut te faire payer la réparation du smartphone, sache que tu peut changer (ou simplement ressouder) toi même le connecteur jack, c'est techniquement possible, mais il faut un fer à souder ultra fin, les soudures sont de l'ordre du millimètre (faut pas avoir parkinson)...
Et faire l'opération sois même annulerai définitivement la garantie du smartphone, donc tente quand même la prise en charge en garantie.
Marsh Posté le 12-06-2015 à 21:49:39
Mais pour l'entrée, il faut que j'envois le son sortant de la table mixage (qui récupère des sons du PC + ma voix micro), et non seulement ma voix. Sur la page du splitter usb il n'est marqué que "audio out".
Marsh Posté le 12-06-2015 à 21:51:03
rilbo64 a écrit : Mais pour l'entrée, il faut que j'envois le son sortant de la table mixage (qui récupère des sons du PC + ma voix micro), et non seulement ma voix. Sur la page du splitter usb il n'est marqué que "audio out". |
Oui, c'est ce que j'ai vu après... (d'ou mon EDIT).
Ça prend en charge la sortie audio, mais pas l'entrée micro.
Marsh Posté le 12-06-2015 à 21:52:26
Elias de Kelliwich a écrit : |
Je ne pense pas le tenter, mon niveau en bricolage hardware est encore très bas
Marsh Posté le 12-06-2015 à 21:53:36
Au pire j'emmène tout mon matériel sur place et je re-teste devant la boutique, comme ça si ça pète j'ai pas loin
Marsh Posté le 12-06-2015 à 22:00:39
rilbo64 a écrit : Au pire j'emmène tout mon matériel sur place et je re-teste devant la boutique, comme ça si ça pète j'ai pas loin |
Autre solution, si il veulent te faire payer la réparation du smartphone, avec certains opérateurs, le fait de reprendre 1 an ou 24 mois de forfait te donne le droit à un nouveau smartphone pour 1€ (à voir ce qu'ils te proposent)...
Il va de soit que si la réparation coute trop cher, mieux vaut choisir un smartphone neuf...
Marsh Posté le 12-06-2015 à 23:11:48
Ben je suis chez freemobile et je n'ai pas fait l'achat chez eux
Justement le magasin est à ~100 bornes de chez moi, alors trajet + si faut payer pour un Samsung Core qui commence à se faire vieux et ne fait pas 4G... Je lorgnais justement sur les chinois type UMI hammer ou Kingzone.
Mais maintenant j'aurais toujours cette appréhension de bousiller le jack...
Marsh Posté le 12-06-2015 à 23:30:06
rilbo64 a écrit : Ben je suis chez freemobile et je n'ai pas fait l'achat chez eux |
Moi aussi freemobile (sim à 0€ avec mon abo ADSL), j'ai pris un lumia 535 (windows phone 8.1), à 98€ sur c-discount, il ne fait pas 4G, mais il fonctionne bien (il fait tourner windows 8.1, sans ramer, il prend des belles photos, ça me suffit)...
Et surtout, son prix est bas, donc même si il tombe en panne dans 1an (après la garantie), c'est pas très grave, je pourrait en changer...
Je n'ai pas regardé du coté des fabricants Chinois "à bas prix", mais j'ai pas super confiance sur la fiabilité (ou sur la capacité du smartphone, à faire tourner Android ou Windows Phone correctement)...
Après, ça ne coute rien de jeter un oeil sur ce qui existe.
rilbo64 a écrit : |
Il faut juste faire attention...
- ne pas mettre un adaptateur trop "lourd" (ou qui ferait pencher la prise d'un coté ou de l'autre, ce qui apporte une pression sur les soudures).
- ne pas "trifouiller" la prise jack (plus on bouge la prise, plus on risque de dessouder le connecteur de la carte mère, c'est pas une solution, ça devient pire après), par exemple si un câble de casque déconne, mieux vaut le changer tout de suite, plutôt que de le "trifouiller pour retrouver le son dans une oreille", à force, ça dessoude le connecteur interne du smartphone, et ca devient plus chiant...
Si le casque vaut 30€ et que sa prise jack déconne, et que le smartphone vaut 700€, mieux vaut changer de casque (ou simplement la prise jack du casque) le plus vite possible.
- ne pas être "brusque" en branchant la prise jack.
Si on suis ces trois points, en théorie ça fonctionne pendant longtemps.
Marsh Posté le 13-06-2015 à 08:44:51
faut brancher la prise et la noyer dans de la colle chaude
Marsh Posté le 13-06-2015 à 08:53:23
Soudures pas radines (donc pas comme d'origine) + SGlue, résine ou autre colle forte = win
Marsh Posté le 11-06-2015 à 21:05:23
Bonsoir,
Je cherchais une solution pour pouvoir avoir une entrée micro et sortie casque séparées à partir d'un smartphone. Je me suis donc tourné vers ce produit de la marque HAMA : http://www.amazon.fr/gp/product/B005MIG5UO , que j'ai branché sur mon portable samsung galaxy. Informations prises préalablement, la norme jack était CTIA, donc j'ai acheté en toute confiance.
Après un essai et sans m'être trompé de connexion, premièrement le son entrant du micro était une horreur sur le téléphone, et cela coupait même par moment, deuxièmement, après tout débranché et remis des simples écouteurs, j'ai maintenant du grésillement et le son en mono ...
Je ne trouve pas de réglages sur Android pour essayer un truc, et les redémarrages n'ont rien changé.
Le circuit Jack est donc endommagé ?
(Il me reste logiquement la sortie micro-usb mais je n'ai pas de casque pour tester pour le moment.)
Message édité par rilbo64 le 11-06-2015 à 21:06:15
