Bonjour à tous!

Avant de vous présenter mon projet, je veux juste vous rappelez mes anciens mods:

Mon shuttle SD37P2 modifié (malheureusement, jamais wc, car le 975 me limitait dans tout les cas)

Lian-li V350 watercoolé (j'ai trouvé un autre moyen de tout faire rentré avec un water plus efficace)

Mod et intégration sur cosmo1000 , malheureusement, je n'ai jamais fait les photos du mod finis

Petit projet sympatosh sur un IFX14

Mod sur un apple G5 (je l'ai fait pour un pote à 90% (le montage final c'est lui), d'ailleurs c'est son pseudo)




Bref, J'ai fait l'acquisition d'un silverstone SUGO SG01-F






Ici avec un SLI de GTX275



Seul probleme, malgré une optimisation pour le refroidissement, pas moyen de passer les 3.7Ghz de façon stable (certes 80°C en full).

Bref, j'ai décidé de watercooler le tout en intégrant un "360". Seulement, ce n'est pas un mod ou je vais simplement placer le rad a l'extérieur. (D'ailleurs on ne devrait pas appeler ça un MOD ou une intégration, visé un radiateur dans un trou fait pour, c'est un montage, rien d'autre ).


Donc j'ai décidé de placer un radiateur de 360 dans l'emplacement libre au dessus de la carte graphique (je déteste le vide, falait que je le complete).

Voici la config complete:
-Gigabyte P55M-UD4 (la deuxieme, je suis pas sure de la garder, j'ai des ptits probleme avec l'usb et seven, mais je crois que ca vient du P55).
-Intel Core I7 750 @ 3.7Ghz (objectif 4Ghz).
-4*2048 Gskill PC1333 (j'ai trouvé comment, dupé le probleme des 3Go, je créer un disque virtuel avec les 4.5Go de libre, et je met mon swap windows).
-Powercolor 4870X2 (je me tate pour une deuxieme, mais je pars en février, alors...)
-2* Western Digital 1To
-2*OCZ Vertex 30Go
-Coolermaster M850W (18.5Cm de long, plus les cables modulaires)


Pour le water, je sais juste que j'aurais une laing, et un rad 360Xtrem avec 4*92mm Typhoon (a moins de trouver des modeles avec plus de pression toujours en 25mm).

Voici donc la suite.

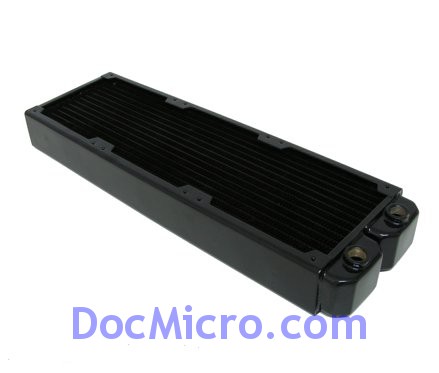

Comme je l'ai dis, je veux intégrer un radiateur, plus particulièrement ce radiateur.


Probleme, la largeur de la place pour intégrer le rad n'est que de 94mm...
Boarf, spa grave.


Oula, ca sent le roussi pour lui...



Tiens, il manque pas un bout?


D'ailleurs, pour info, j'ai découvert que sur ce rad, (surement les autres égalements), les tubes aux extrémités n'étaient pas raccordés, ce sont les tubes situés en dessous des trous pour fixer les ventilos, Je suppose que c'est pour éviter les trop grand taux de SAV. La bonne news, c'est que finalement je ne retire pas de tube "actif", ce qui veut dire que je ne perdrais presque pas en performance!




Voici le rad découpé a coter du top de ma laing.


Maintenant ca rentre!!



Bon, maintenant, il faut boucher les trous, et pour cela, j'ai utiliser de l'araldyte et des plaques de 1mm de polypropylene.





Alors pour info, la plaque de polypropylene trop classe est en fait du pure HB (Honteux Bidouillage), puisqu'il provient...

Qu'est-ce que c'est que c'est trace blanche? (Mis à part, ce que certains vont penser...)




TADAA


Ma pochette plastique!


Bon, pour les test d'étanchéité, je les ai finis hier, et c'est good! la je cherche les ventilos pour pouvoir faire ma cage en aluminium pour faire un peu plus propre et cacher la colle. Le rad sera mastiquer puis peint.

comment t'as dû en chier pour couper le rad




oula!!!
tu  n a pas peur qu avec la pression tout lache et eclabousse ton matos!!!!
de voir cela ca me fait fremir



Ca sera compensé par le mega serrage de fesses lors du leak test




Edit: plus sérieusement, remplace au moins ta pochette plastique par du plexi ... L'idéal étant une plaque laiton + soudure à l'étain


pas possible , d'araldite c'est indestructible

Mod et intégration sur cosmo1000 , malheureusement, je n'ai jamais fait les photos du mod finis
ce lien est mort,je voudrais bien le voir,peut tu le mettre à jour stp,d'ailleurs ils sont tous morts

L'araldite ok, c'est la souplesse de la pochette qui me fait peur ...

+1, de la pâte à modeler serai plus sage... ou pas


comment j'en ai chié pour couper une vis en deux, alors toi avec un rad

Bon alors cette installation?

carnage
