Marsh Posté le 04-11-2015 à 16:44:04

Reprise du message précédent :
Salut,

Vous préconisez quoi comme taille d'écran pour un projet comme ça ?

Du 19'' en 4/3 me semble pas mal, mais c'est pas la taille la plus répandue actuellement (cher en neuf, occasions qui commencent à être anciennes)



 [:drapal] au passage  :)

Reply

Marsh Posté le 04-11-2015 à 16:44:04

Reply

Marsh Posté le 04-11-2015 à 18:00:49

En surveillant lbc, on finit par trouver du 19p en 4/3 a bon prix. J'ai trouvé le mien à 20€ le mois dernier, un dell en parfait état.


---------------
Gtag/PSN : Le TrimaN
Reply

Marsh Posté le 04-11-2015 à 18:06:44

Reste sur du 4/3 si c'est pour émuler du <16bits.

Après en effet t'en trouves pour quasi rien sur LBC

Reply

Marsh Posté le 08-11-2015 à 14:10:45

Début d'un second bartop.
Il servira d entrainement pour le vrai que je garderai ( il me reste une déco vinyle complète mais pas à la bonne dimension en largeur)



Découpe des sides et du fond ce matin.



Bois de récupération pour ces pièces ( après que du mdf)
http://reho.st/preview/self/e54b5899e638f2665ff7997bf82c0352ccd62804.jpg



Après la découpe à la scie sauteuse et ponceuse :
http://reho.st/preview/self/59d6b74a48e0a9f6921451bbbfed160e15315e0f.jpg


Message édité par nononath1 le 08-11-2015 à 14:15:22

---------------
nononath
Reply

Marsh Posté le 08-11-2015 à 14:51:02

ça va être lourd tout ça !


---------------
Make Portraits, Not War!
Reply

Marsh Posté le 08-11-2015 à 15:03:05

gaffe à l'épaisseur de tes sides pour trouver du t-molding par la suite. Si c'est une épaisseur à la con tu vas en chier pour en trouver

Reply

Marsh Posté le 08-11-2015 à 18:11:02

Je met du u-molding pour celui là. Le bois fait 1mm de moins (19mm contre 20)que le précédent et se posera mieux. Il fera le même poids que l'autre et sera transportable facilement et ne bougera pas en jouant




---------------
nononath
Reply

Marsh Posté le 08-11-2015 à 20:15:08

Petite soirée hier sur mon bartop, je vous conseille fortement l'ajout de ultra star deluxe. On s'est bien amusés entre deux parties de Street fighters/puzzle bobble

Reply

Marsh Posté le 10-11-2015 à 23:14:57

avancée du jour:

traçage du panel-du devant du panel-du top et du bas du marquee

http://img15.hostingpics.net/pics/823726IMG201511101517391.jpg
après découpe
http://img15.hostingpics.net/pics/801770IMG201511101537441.jpg
montage de la partie panel pour vérifier

http://img15.hostingpics.net/pics/370068IMG201511101625081.jpg

http://img15.hostingpics.net/pics/939282IMG201511101626461.jpg

traçage des trous du panel
http://img15.hostingpics.net/pics/431832IMG201511101702231.jpg
après perçage

http://img15.hostingpics.net/pics/351574IMG201511101859301.jpg

demain ou jeudi pose de la partie déco intérieure et montage des sides et de la partie marquee

Reply

Marsh Posté le 10-11-2015 à 23:20:52

[:webenor]

Reply

Marsh Posté le 10-11-2015 à 23:20:52

Reply

Marsh Posté le 12-11-2015 à 23:21:42

Avancement :D



http://reho.st/preview/self/f14d82daac7537d9b2f4b846df022d8ba33081df.jpg


---------------
nononath
Reply

Marsh Posté le 12-11-2015 à 23:35:52

Bien, par contre t'as pas prévu de boutons en façade ? Il en manque au moins 3 selon moi (2 boutons select si le start est dans les 2 coins de ton CP, ainsi qu'un pour le hotkey).

Bordel je vais enfin pouvoir avancer de mon côté, les pièces manquantes de ma commande Ali viennent d'arriver en France. Peut être pour le début de semaine pro [:sei7h:3]

Reply

Marsh Posté le 13-11-2015 à 06:19:39

Oui 2 devant et le hotkey je le met derrière coté joueur 1 pour éviter les accidents :D


---------------
nononath
Reply

Marsh Posté le 21-11-2015 à 16:33:12

Pose des decos et de l'écran
http://reho.st/preview/self/6314df206411abb4c165d3bdc0f724ba0bc07416.jpg



Branchement des boutons lumineux et des boutons sur le gpio du pi2



http://reho.st/preview/self/10be1cf5fe9bcdaa821b859330686e0395dd3557.jpg


Message édité par nononath1 le 21-11-2015 à 16:41:11

---------------
nononath
Reply

Marsh Posté le 22-11-2015 à 13:45:29

sympa ça :) J'aurai peut être fait la fente pour le tmolding avant la pose des stickers par contre ?

T'as fait quoi pour le contour de la vitre devant l'écran, sticker noir ou peinture ? Je sais pas encore sur quoi partir

Reply

Marsh Posté le 22-11-2015 à 14:36:00

Je colle du u molding. Je tenterai le t molding sur la suivante.
J'ai mis un sticker pas doué en peinture. Mais il paraît que c'est mieux


---------------
nononath
Reply

Marsh Posté le 23-11-2015 à 22:46:28

merci pour la précision ;)

Bon déco envoyé en impression, commande chez smallcab du matos restant, ça va bientôt avancer enfin de mon côté :love:

Reply

Marsh Posté le 24-11-2015 à 00:25:38

Maka- a écrit :

merci pour la précision ;)

Bon déco envoyé en impression, commande chez smallcab du matos restant, ça va bientôt avancer enfin de mon côté :love:



Enfin ! Viiiiite !  :love:


---------------
Page Insta : https://www.instagram.com/charlee_ph0tography_/
Reply

Marsh Posté le 14-12-2015 à 21:05:52

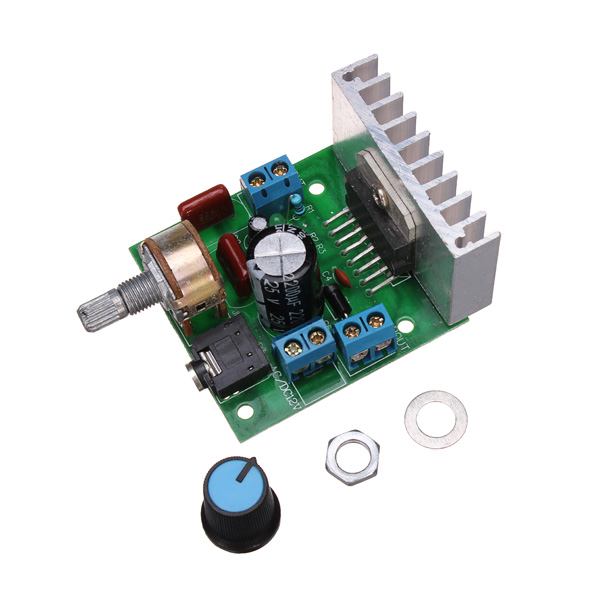

Mini up car j'ai quasi pas avancé, par contre comme je posais la question au dessus, j'ai commandé ça pour régler le volume : http://www.ebay.fr/itm/TDA7297-Ver [...] 150028884?

http://www.qiannipicture.com/pic/Uploadfile/6/SKU094835/45CA03CECE9D93C833E1D21393999AD2CB23A813CFD29D0399C9D201C99BC89CCB9ACE2672C76613839C900786B6F5CB.jpg

Un simple mini ampli pour moins de 5€ fdpin.

Ne voulant pas de gros ampli visible avec réglage des basses / aiguë etc ...
Reçu aujourd'hui, à voir si ça fait le taf  :D


Message édité par Maka- le 14-12-2015 à 21:06:20
Reply

Marsh Posté le 14-12-2015 à 22:36:53

interessé par le résultat :D

Reply

Marsh Posté le 22-01-2016 à 23:14:44

Plus personne ici  :o

Reply

Marsh Posté le 22-01-2016 à 23:36:08

Si si :o

T'as avancé un peu sur ton projet ?


---------------
Page Insta : https://www.instagram.com/charlee_ph0tography_/
Reply

Marsh Posté le 22-01-2016 à 23:53:44

Ouai ouai [:viniw:3]

Réception des stickers réalisés sur Photoshop
http://reho.st/self/3532512a6898edab2d23a64a994e54a7dd0b2b3f.jpg

Collage sur les sides
http://reho.st/self/db66ef7c8ae496005b2e610f443491ed64eab19e.jpg

Préparation du control panel en espérant que les trous tombent aux bons endroits [:hish:4]
http://reho.st/self/b456375c8b1609165c95b23a5437c4dd01685da9.jpg

http://reho.st/self/80f40a9eb42241d178fc5769b4506badb3a855f4.jpg

[:hishonss:4]
http://reho.st/self/b96215e71dfffe97c97476e0c590391f1bfd5578.jpg

Tout en place
http://reho.st/self/6ea4b74c92a6245c7b509138973cf86d50e82c33.jpg

Cablage pour les leds uniquement
http://reho.st/self/5949bb32e5a444390cc7500e8c65b61df7883f06.jpg

Test [:mickay]
http://reho.st/self/53822bb457aa0e665daf84732716239cd8bc2fe7.jpg

Suite au prochain épisode  :jap:

Reply

Marsh Posté le 23-01-2016 à 00:06:32

:love: :love: :love: Elle démonte ! [:eldricht:5]


---------------
Page Insta : https://www.instagram.com/charlee_ph0tography_/
Reply

Marsh Posté le 23-01-2016 à 00:07:12

C'est propre ! :love:


---------------
"Les soldats vivent. Et se demandent pourquoi." Toubib (La Compagnie noire) | [TU] Pronomoo
Reply

Marsh Posté le 23-01-2016 à 00:16:43

Merci :jap:

Je cherchais un endroit où foutre le raspberry afin qu'il soit relativement accessible si besoin sans avoir à foutre des câbles dupont de 50cm pour se connecter au gpio, ce qui sont parti sur une config similaire vous vous êtes débrouillé comment ? Le top serait de le mettre au fond du bartop, derrière l'écran pour qu'il soit accessible facilement, mais ça impose des câbles bien trop longs (mes fils font 20cm, même s'ils peuvent se mettre cul à cul cette solution m'emmerde ...)
Après reflexion je pense le fixer directement sur le control panel, en façade, derrière les 2 boutons $ en gros, là où j'ai un peu d'espace dispo. Déjà ça limite la longueur des câbles et au besoin, en dévissant la planche qui fait office de base, ça permet d'avoir directement accès à l'ensemble des connectiques.

Reply

Marsh Posté le 23-01-2016 à 08:07:05

Moi j'en suis là



http://reho.st/preview/self/f8a9ab0758297ea6a092db174f46e0ecd7686063.jpg



http://reho.st/preview/self/7286e018761e9b8e8ceb4fbade70e8204b612f20.jpg



Il faut que je recommande une nouvelle déco pour la suivante et que j'y ajoute le marquee de celle là car je me suis planté dans les dimensions.



Pour le pi je le fixe grâce à son boîtier sur 2 vis avec la carte sd qui donne vers l'arrière du bartop.
Les gpio font économiser 20€ mais c'est vraiment moins pratique pour enlever le pi qu'en mettant un contrôleur usb


Message édité par nononath1 le 23-01-2016 à 08:08:29

---------------
nononath
Reply

Marsh Posté le 23-01-2016 à 10:52:59

Pas faux ... Après je trouve dommage de remettre une interface supplémentaire USB (quid de la prise en charge des drivers USB de ce contrôleur dans les prochaines versions ?) alors que le GPIO est pris en charge de manière natif via recalbox. Vais réfléchir à ça :D

Reply

Marsh Posté le 23-01-2016 à 21:17:20

Sur la première  j'avais mis un xin-mo 2 joueurs il fait juste savoir qu'il ne faut configurer que le premier joueur.



Son ajout est récent sur recalbox. Ça m'avait permis d'accrocher le pi juste derrière l'écran et l'enlever prenait 30sec


---------------
nononath
Reply

Marsh Posté le 24-01-2016 à 00:22:16

après quel intérêt de virer le PI ? Perso une fois le bouzin installé il bougera que s'il claque.

Reply

Marsh Posté le 24-01-2016 à 12:58:49

On est d'accord. Le but est de changer rapidement juste la sd pour tester d'autres distribution. Par contre recabler le gpio si ça lâche une fois le bartop fini là c'est beaucoup plus compliqué


---------------
nononath
Reply

Marsh Posté le 05-03-2016 à 14:02:02

drap ! perso je pense acheter un kit mdf tout fait et faire tout le reste (pas le matos et la dexterité pour faire le boitier :/)

Si vous avez ds liens vers un revendeur :jap:

Comme ici par exemple :
http://www.leboncoin.fr/consoles_j [...] tm?ca=12_s

Message cité 2 fois
Message édité par StanCW le 05-03-2016 à 14:04:38

---------------
... ma tête est malade -  "Est-ce que ce bruit dans ma tête te dérange?"
Reply

Marsh Posté le 05-03-2016 à 20:09:07

:) drap

Reply

Marsh Posté le 05-03-2016 à 20:37:40

StanCW a écrit :

drap ! perso je pense acheter un kit mdf tout fait et faire tout le reste (pas le matos et la dexterité pour faire le boitier :/)

Si vous avez ds liens vers un revendeur :jap:

Comme ici par exemple :
http://www.leboncoin.fr/consoles_j [...] tm?ca=12_s



Tu trouveras ton bonheur ici : http://arcademy.fr/kit-borne-arcad [...] ueurs.html

Reply

Marsh Posté le 05-03-2016 à 21:46:12

StanCW a écrit :

drap ! perso je pense acheter un kit mdf tout fait et faire tout le reste (pas le matos et la dexterité pour faire le boitier :/)



Si vous avez ds liens vers un revendeur :jap:



Comme ici par exemple :
http://www.leboncoin.fr/consoles_j [...] tm?ca=12_s


Tu es d'où ? Si tu es dans le nord




http://www.leboncoin.fr/vi/925062387.htm



L'avantage de celle là c'est qu'elle se vend beaucoup sur un forum et tu aura beaucoup de déco proposées pour ce kit (fichier gratuit) 35€ pour l'impression de la déco et les rainures sont faites pour mettre du t-molding

Message cité 1 fois
Message édité par nononath1 le 05-03-2016 à 21:46:44

---------------
nononath
Reply

Marsh Posté le 05-03-2016 à 22:44:12

nononath1 a écrit :


Tu es d'où ? Si tu es dans le nord




http://www.leboncoin.fr/vi/925062387.htm



L'avantage de celle là c'est qu'elle se vend beaucoup sur un forum et tu aura beaucoup de déco proposées pour ce kit (fichier gratuit) 35€ pour l'impression de la déco et les rainures sont faites pour mettre du t-molding


+12000 ! Kiwandou fait un sacré boulot, est très sympa et n'est pas avare de conseils ;)



Bon pis cette année c'est sûr, je monte le mien. Depuis le temps que je le rabâche :o


---------------
Page Insta : https://www.instagram.com/charlee_ph0tography_/
Reply

Marsh Posté le 08-03-2016 à 10:35:47

Hello les bartopeurs,

Je suis en cours de création d'une petite borne se basant sur le modèle de LoveHulten

http://img15.hostingpics.net/thumbs/mini_9172259784132orig.jpghttp://img15.hostingpics.net/thumbs/mini_598589429313orig.jpg

J'ai déjà la petite mallette, l'écran, les boutons, le pi et une partie de l'alimentation. Me reste plus qu'à trouver du temps pour concevoir et fabriquer les 2 panneaux haut et bas.

Les premiers tests avec du cartons rendent pas trop mal:

http://img15.hostingpics.net/thumbs/mini_288572IMG1960.jpghttp://img15.hostingpics.net/thumbs/mini_615010IMG1965.jpg

Pour le stick, j'ai longtemps cherché un modèle similaire, avec le manche détachable et après avoir testé avec des sanwa, je suis tombé sur ce modèle :

http://img15.hostingpics.net/thumbs/mini_529464linkpresentation44560145632224612801280.jpg

https://www.focusattack.com/jlf-link/

Je l'ai commandé ce matin, on verra ce que ça donne :)


Message édité par Jab le 08-03-2016 à 10:37:27
Reply

Marsh Posté le 09-03-2016 à 17:42:12

Pas donne, le stick, tiens-nous au courant :jap:

Reply

Marsh Posté le 09-03-2016 à 18:44:50

Belle bête et chouette projet ! :love:

+1 avec Louyseiz


---------------
Page Insta : https://www.instagram.com/charlee_ph0tography_/
Reply

Marsh Posté le 14-03-2016 à 14:30:08

http://reho.st/preview/self/235e7a3b653dc1c95b0313d2c625e532901d1e72.jpg[/url]

voici mon dernier bartop en cours, avec un PC à l'intérieur et tournant sous hyperspin (HFSboxSP)

chantier débuté le 26 février, soit 10-12H en tout dessus (hors config du pc en cours)

pour donner un ordre d'idée du prix:

bois mdf 18mm :13€ (120*60)
      mdf 15mm: 12€ (120*60)
      mdf 6mm (pour l'arrière) 3€

3 cornières alu :8€
couvre chants blanc 10€
double face 7€ (50kg par m)

visserie et équerre 10€ (vive les sac en vrac de leroy merlin :D  )

ruban led 1M 15€

planche pvc 11€

commande smallcab 100€
2 sticks seimetsu avec 2 rallonges
12 boutons sanwa
5 boutons génériques
2 grilles de hauts parleurs

un controleur 2 joueurs sur un forum 15€

écran 22p 20€ sur un vide grenier

déco 35€

pc d occasion (g3258 et gtx 750 et un ssd 120go pour chauffe minimale) 140€
enceinte récupérée

soit 394€ (150€ de plus qu'une version avec un rasberry 16go et des sticks_boutons standards) mais avec street fighter 4 (5 à essayer :D )

seul problème que j'ai eu c'est que les boutons sanwa vissables ben c'est moins de 15mm de jeu donc la plaque de mdf à poncer au niveau des boutons

Reply

Marsh Posté le 14-03-2016 à 16:54:59

Street 4 tourne bien avec ta config?

En fait, j'ai une config a base de core 2 quad 6600, me manque la carte graphique, et je ne sait pas trop quelle puissance il faut a ce niveau la...


---------------
Gtag/PSN : Le TrimaN
