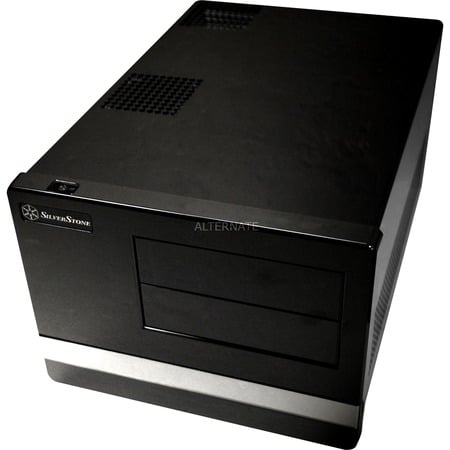

PRESENTATION DU BOITIER:
SG01

SG02 (nouveauté) dispo ici : http://www.actualis.com/app/achete [...] VSG02.html

la facade a été modifié mais l'architecture interne du boitier reste identique au SG01
SG03 (nouveauté)
(CEBIT 2007)
Test du SG03 en anglais...91/100!!!!!!!! : http://www.hardwarelogic.com/news/ [...] 07-13.html

Il existe deux versions SG01:
-La premiere version: SG01
test du SG01 en anglais : http://www.tomshardware.co.uk/2005 [...] exibility/
-La deuxieme et ultime version, SG01 Evolution qui a subi une amelioration au niveau du refroidissement
Test du SG01 Evolution en anglais : http://www.pcper.com/article.php?a [...] pert&pid=1

IL EXISTE AUSSI EN VERSION AVEC FENETRES ET SANS FENETRES
avec fenetres : SG01-B(black) ou S(silver) W
sans fenetres : SG01-B(black) ou S(silver)

Un test de 6 minis-boitiers avec le SG01 Evolution qui fini haut la main sur la premiere marche du podium:
http://www.59hardware.net/Articles [...] tiers.html
Pourquoi ce boitier:
-possiblilité d'integration de toutes cartes graphiques actuelles sans aucune modifs (8800GTX en retirant la cage à disques durs,vous pouvez toujours fixé votre disque dur sous les baies 5.25 ou meme dans un rack en facade)
-compatibilité avec les alimentations standard "ATX"
-superbes finitions
-qualité
Les defauts:
-Le prix vraiment exessif
-aucun ventilo de 12' presents dans le boitier ce qui rend l'integration d'un systeme watercooling un peu delicat
-ventilo de 8' assez bruyants
-cable de facade vraiment trop long
-peu de choix pour un ventirad performant

LES ACCESSOIRES
Un peu comme le Ipod (excusez moi pour la comparaison ), il existe des accessoires pour ce boitier (des ptites options en quelques sortes) j'en ai selectionner quelqu'uns pour commencer:

SILVERSTONE SUGO PACK
Un sac de tres bonne qualité, tres pratique pour les lan...on peut absolument tout y rangé (clavier, souris, cables, disques durs externes...et meme y logé un ecran de 15'.
je l'utilise regulierement car je fais pas mal de paris/londres et il est d'une grande utilité.

lien: http://www.silverstonetek.com.tw/p [...] k&area=usa

SILVERSTONE NITROGON NT06 LITE
Un ventirad passif (on peu tout de meme y fixé un ventilo de 12' mais ca ne rentrera pas dans le sugo) compatible tous socket...
c'est le ventilo de l'alim qui souffle dessus...niveau perfs : tres moyens, il remplace un ventirad d'origine mais pas un bon Noctua...
je l'ai testé sur un E6700: 35°c au repos et env.47°c en charge...
http://img522.imageshack.us/img522/612/dsc00141fw5.jpg (NT06-Lite monté dans mon sugo)
lien: http://www.silverstonetek.com.tw/p [...] e&area=usa

SILVERSTONE FX 121 CROSS FLOW FAN
Un ventilo qui se fixe sous l'alim pour un ptit complement de refroidissement (utile pour les mosfets)

lien: http://www.silverstonetek.com.tw/p [...] 1&area=usa

Un ptit trucs que j'ai trouvé sympa pour le SUGO coté look et fonctionnalité, compatible avec tous les boitiers:
SILVERSTONE MFP51
Assez chiant à monter, mais quand c'est fait, ca claque...
-ECRAN VFD avec affichages infos systemes, mail, winamp, RSS...
-Telecomande incluse pour piloter le logiciel Imon et utilisé son pc comme un media center


lien: http://www.silverstonetek.com.tw/p [...] 1&area=usa

LISTING DES VENTIRADS COMPATIBLES AVEC LE SUGO: (en cours)
(en hauteur uniquement, à verifié aussi selon sa carte mere et l'orientation du socket)
Silverstone NT06-Lite http://www.silverstonetek.com.tw/p [...] e&area=usa
Silverstone NT03 http://www.silverstonetek.com.tw/p [...] 3&area=usa
Silverstone NT05 http://www.silverstonetek.com.tw/p [...] 5&area=usa
Arctic Cooling Freezer 64 LP Heatsink http://www.frostytech.com/articlev [...] cleID=2094
Zalman CNPS8000 http://www.esoph.com/pub/Ventilate [...] d-8150.htm
Thermaltake Blue Orb 2 http://www.thermaltake.com/product [...] -p0257.asp
Thermaltake Ruby Orb http://www.thinkcomputers.org/inde [...] 551&page=1
Asus VR-Guard P5P2 http://www.ldlc.com/fiche/PB00038387.html
Zalman CNPS-8700 LED http://www.matbe.com/actualites/16 [...] -8700-led/

VOUS AVEZ UN SUGO COMME BOITIER ??? N'HESITEZ PAS A POSTER VOS INSTALS ET VOS MODIFS...
pour vous donner une idée des capacitées de ce boitier, voici mon sugo un peu "moddé"
pour le watercooling, idée venant de "RCI"
et pour la carte mere, merci à "drazendead" et à "Pvhk" et leur fabuleux topic:
http://forum.hardware.fr/forum2.ph [...] w=0&nojs=0

la config et le boitier mis à vide

fixation du radiateur

decoupe d'un rheobus silverstone pour le fixer sur la grille des ventilos

fixation de la grille et ajout d'embouts a clapet se qui permet de retirer le capot du boitier en toute simplicité

trou sur le dessous du boitier pour fixer la pompe et le le disque dur à l'interieur

montage des waterblocks et integration de la carte mere au boitier

FIN
Edit du 08/04 un waterblock EK Acetal pour la GTX est venu faire son aparition et le rad de 24' a fait sa valise pour laisser place à un 36' que j'ai fixer juste devant la fenetre (la ou il fait le plus frais   )

Très sympa!
Et sutout beau boulot!

Longue vie à ce superbe topic
félicitations westyle qui a été le premier à dépasser le 3.9Ghz en mATX



Drapal


merci des compliments et un grand merci à vous et à tous les habitués de votre topic

beau boulot westyle!
par contre, je savais pas que l'on trouvait des Sugo evo avec plexi.....
le mien n'en avait pas....
mais pourquoi ne pas avoir wc la cg qui est un véritable chauffage d'appoint?

merci...le watercooling de la CG c'est prevu pour dans pas longtemps faute de tresorerie
et puis j'ai voulu commencer par pousser au max mon CPU (sachan qu'il aurait perdu peut 10°c avec la CG dans le circuit)

Très interessant, ta pompe c'est une laing?

Tu as fixé en direct le disque dur et la pompe? Ca ne vibre pas?

Superbe travail!
Je ne regrette pas d'avoir acheter un lian-li V300V (montage mardi), parce que je ne me serais pas senti d'attaque pour faire tout ce que tu as fait!
Ce topic, avec le topic sur le lian-li V300B/S, est un complément utilie au topic de pvhk: ça fait longtemps que je voulais monter un mini PC dans un lian-li V300B, et j'ai suivi longement ce topic jusqu'à trouver moi aussi la CM Gigabyte GA-G33M-DS2R adapté à mes besoins

Sinon pas mal ce boîtier: moi, je vais devoir couper un bout du lian-li pour faire entrer une 7900GTO

Longue vie à ton topic

ouai c'est une LAING 1 plus T... modele reputé "bruyant" que je trouve vraiment "inaudible"
j'ai fixé la pompe avec les fixations fournies en caoutchou, elle est legerement surelevé et ca vibre vraiment pas...
le raptor lui aussi je l'ai un peu surelevé et je l'ai fixé tous simplement avec des vis et des boulons seré à l'interieur et à l'exterieur du boitier...
par contre il fait du bruit c'est clair...mais c'est un raptor normal

merci du compliment...c'est clair que l'arrivé de cette carte à propulsé les pefs réputées "mediocre" des micro ATX à des perfs qui egales certaines ATX au niveau de l'O/C...et c'est pour cette carte que je suis passé au water car elle en vaut vraiment la peine...
il est clair aussi que tous mini boitiers devrai avoir son topic associé au topic de pvhk, j'pense que ca insiterai pas mal de monde a passer à du mini boitiers...

Ou à faire le sien

Beau boitier, je lorgnais dessus avant de commencer à plier de l'alu

c'est clair que fabriquer soit meme son boitier c'est un kiff   ...mais j'ai malheureuseument pas les outils pour et pas le temps non plus...


Pareil, et j'aurais peur de faire quelque chose de pas assez propre. Quand je vois mon lian-li par exemple... Ce qui m'inquièterait tout particulièrement c'esrt l'intégration d'une connectique en façade et des boutons power et reset.

j'vien de voir quelques photos de ton boitier, c'est vrai qu'au niveau de la CG c'est un peu "hard"
mais bon...un coup de scie et ca roule
la fabriquation ou le mod d'un boitier ya pas de secret, c'est comme une maquette, plus tu prends ton temps, plus le resultat sera meilleur

Et de toutes façons, il faut prendre son temps, quand on commence à sortir les outils on se rend compte que les calculs/plans sont pas trop réalistes ^^. (j'ai du mal à me décider pour le dessus du boitier, quelle hauteur prendre, où mettre les aérations/ventilos ... *snif*). Quand aux boutons, y en a pas en vert

Merci
j'attends maintenant que les membres ayant un sugo s'y mettent avec moi...

drapal de soutien

Drapal, excellent Topic, très bien présenté...

j'arrive westyle!

j'ai un black sugo

Il y a un point auquel j'ai pensé pour ton topic, c'est les ventirads pour le sugo
en effet l'espace entre l'alim et le proc ne laisse que peu de marge pour installer un ventirad (78 mm)
donc je pense qu'il serait super pour les futurs acquéreurs du sugo, de leur indiquer les modèles compaptibles avec leurs températures

Par exemple pour moi
avec mon blue orb II à 1100tr/min (1500 max)
http://www.thermaltake.com/product [...] -p0257.asp
E6600, idle: 32°C, load 55°C, sous TAT, boitier fermé

Je pensais regarder si je pouvais modifier la place de l'alim dans le sugo et ainsi laisser de la place au dessus du proc

sinon beau travail ton WC

WELCOME
Ouai bonne idée, un referencement de tous les ventirads compatibles parce que y'en a pas des masses

78mm c'est vraiment peu!
Une XP-90 devrait passer mais sans possibilité de mettre un ventilo dessus pour un PC petit mais costaud, c'est un handicap!

ya quand meme quelques bon ventirads compatibles...(debut de listing ce soir)
mais ya pas que la hauteur qui joue, ya aussi la largeur car entre le coté du boitier et le proc, ya env. 5cm

Un XP-120 sans ventilo pareil, déjà un peu plus efficace, voir même possibilité de coller un Ventilo slim dessus (mais très dûr à trouver)...

L'autre soucis, c'est qu'en fonction de la mobo, il pourrait se retrouver trop près de la porte latérale, et même empêcher la fermeture de cette derniere, faudrais tester...

lorsque j'etai en AM2, le zalman CNPS8000 rentrai impec...
faut plutot s'orienter sur un ventirad avec un ventilo de 92mm...
le 120mm c'est vraiment juste

Le zalmann 8000 est nul, très silencieux à 1000 tours mais un pouvoir de refroidissement inférieur au ventirad intel, à fond, il est plus bruyant que le intel et juste un peu meilleur.

+1 Je suis particulièrement déçu du Zalman 8000 dans ma config secondaire, soit ça souffle pas, soit ça fait un bruit de malade... Quand on voit ce que la concurrence propose pour le même prix, on a quelque peu l'impression de s'être fait arnaquer...

Quelques liens pour des tests:


en français:
http://www.matbe.com/articles/lire [...] tone-sg01/
http://www.informanews.net/scripts [...] -SG01.html
http://www.59hardware.net/index.ph [...] =1&id=3944


en anglais:
http://www.matbe.com/articles/lire [...] tone-sg01/
http://www.techniz.co.uk/modules.p [...] ent&id=320
http://www.tomshardware.com/2005/0 [...] exibility/

c'est pour cela que j'lai garder que 3 mois
et puis ya une floppé de ventirads "slim size" pour barberones et mini boitiers qui a vu le jour...le probleme c'est que peu de monde en utilise donc peu de tests...


coool
tres bon test sur informanews...je vais l'edité dans l'intro.
sinon les autres liens de test que tu a mis sont des test de la premiere version du SUGO qui a été modifié depuis (SG01-evolution)

ah oui je parle des ventirads c'est vrai mais ça dépend aussi de la carte mère
par exemple  le Blue Orb II passe dans le sugo avec l'ABIT F-I90HD
mais avec une gigabyte GA-G33M-D2SR il faut le tailler sur le coté

Mais je reste persuadé que dans un sugo il faut de préférence un ventirad avec ventilo de 12cm parallèle à la mobo afin de ventiler les composants de la mobo (étage d'alimentation du cpu...)

tant que j'y suis voici un ventirad qui passe dans le sugo
http://www.frostytech.com/articlev [...] cleID=2094

@ Westyle :

Tu as testé le Nitrogon NT-06 Lite, si c'est pas trop te demander, où l'a tu acheté et à quel prix...?

Je cherche un Rad pour mon Htpc, et celui là me parrait pas trop mal, un bon compromis entre perfs et encombrement, j'hésitais entre le xp-120 et le Thermaltake Max Orb, mais à quasiment 50€ chacun, et ce sans ventilo pour le xp-120, ça fait un peu mal...

Merci.

Je vais en vendre un xp-120.

alors je peux pas trop t'aider pour ce ventirad car principalement toutes mes pieces sont commandées en angleterre puisque j'y vis...
niveau perfs comme je l'ai indiqué, il remplace un ventirad box mais les performances sont tres limitées...je l'ai biensur essayé sans ventilo...tu a toujours la possibilité de rajouter un ventilo de 12' par dessus (10°c de gagné) mais je ne sais pas si cela rentrerai dans ton boitier...
http://www.silverstonetek.com.tw/p [...] 6&area=usa


Bah leur ventilo fait 32mm, moi je collerais un 25mm classique dessus, et dans ce cas, c'est sensé rentrer, il faut juste que je vérifie (Boitier Antec Fusion)...

Pour ce qui est des perfs, je cherche pas un truc de fou, c'est pour refroidir un E2160 que je clockerai au possible vers les 3Ghz... Le truc c'est que j'ai assez peur que le Thermaltake fasse trop de bruit pour moi (peur d'un comportement façon Zalman 8000), et je crains que le xp-120 me pose des difficultés de compatibilité avec la mobo... Donc si jamais celui-ci peut se trouver pour pas trop cher, ça peut être une alternative intéressante au cas où les deux premiers ne me satisferaient pas.

PS : j'ai vu la version avec ventilo entre 46 et 52€, ce que je trouve assez cher (46 passe encore), cette version sans ventilo si je la trouve peut s'avérer intéressante, en espérant que ça ne soit pas 40e non plus...
Si jamais un jour il te prend l'envie de vendre le tiens, je pourrais être preneur...


vraiment dommage...le ventirad ce trouve chez un ami en france et toute la visserie et les adaptateurs pour les differents sockets se trouve chez moi en angleterre...

j'ai commencé à mettre a jour le fameux listing des ventirads compatible dans l'introduction...
en attente d'autres modeles...
